Panduan Lengkap Cara Setting Gear Indicator pada Motor Injeksi

Bagi pengendara sepeda motor, mengetahui posisi transmisi saat berkendara merupakan salah satu faktor pendukung kenyamanan dan efisiensi. Sebagian motor modern tipe sport maupun moped belum dilengkapi dengan layar penunjuk posisi gigi penuh, melainkan hanya menyertakan lampu indikator netral.

Pemasangan komponen tambahan berupa digital gear indicator menjadi solusi populer untuk mengatasi hal tersebut. Komponen aftermarket ini bertugas menampilkan posisi gigi transmisi secara real-time pada panel instrumen.

Memahami cara setting gear indicator pada motor injeksi secara mandiri memerlukan ketelitian teknis, terutama dalam hal pemetaan kabel dan proses kalibrasi signal. Artikel ini akan membahas secara komprehensif mulai dari prinsip kerja, tahap pemasangan, hingga proses setting agar indikator berfungsi presisi.

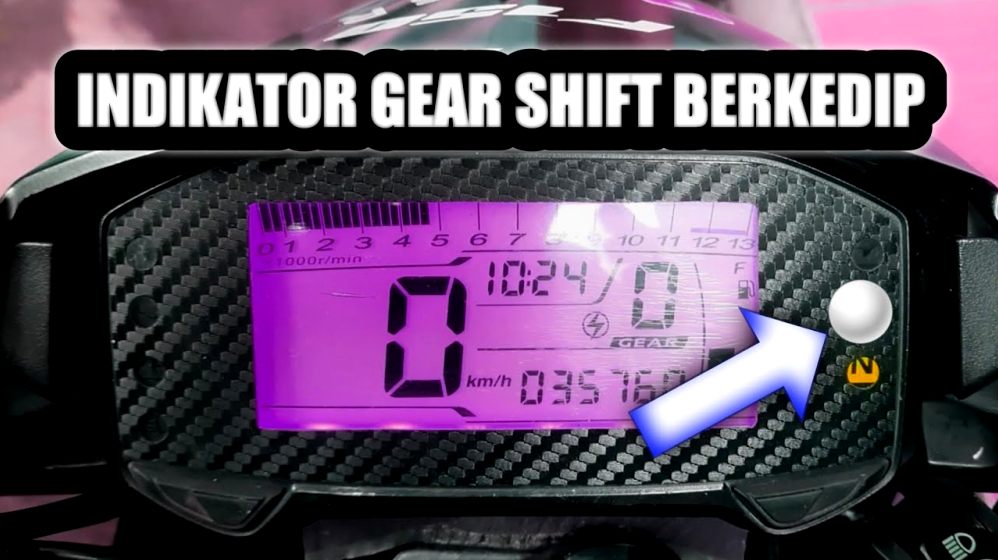

Mengenal Gear Indicator dan Fungsinya pada Motor Injeksi

Gear indicator adalah perangkat elektronik yang berfungsi menampilkan posisi transmisi aktif (misalnya gigi 1 hingga 6) melalui layar LED atau LCD. Pada sepeda motor berbasis injeksi (Electronic Fuel Injection), peran indikator ini sangat membantu pengendara dalam mengoptimalkan perpindahan transmisi sesuai putaran mesin.

Secara teknis, indikator gigi tambahan ini bekerja dengan memanfaatkan sinyal elektronik yang ada pada kendaraan. Perangkat ini tidak hanya berguna untuk pengendara pemula yang sering lupa posisi transmisi, tetapi juga bagi pengendara berpengalaman yang ingin menjaga performa mesin pada pita tenaga (powerband) yang ideal.

Penggunaan aksesoris ini pada motor injeksi tidak mengganggu kinerja sistem pasokan bahan bakar utama selama proses penjelangan kabel (wiring) dilakukan dengan benar dan tidak merusak jalur utama Engine Control Unit (ECU).

Jenis-Jenis Gear Indicator di Pasaran

Sebelum mempelajari langkah penyetelan, Anda perlu mengetahui dua kategori utama gear indicator aftermarket yang beredar di pasaran:

1. Tipe Plug and Play (PnP) via Diagnostic Port

Tipe ini dirancang khusus untuk merek dan tipe motor tertentu. Perangkat terhubung langsung ke soket Data Link Connector (DLC) atau port diagnosa ECU motor injeksi.

• Sinyal dibaca langsung dari data bus ECU.
• Pemasangan sangat mudah tanpa memotong kabel.
• Proses kalibrasi umumnya otomatis atau minimal.

2. Tipe Universal (Signal Math / Pulse Reader)

Tipe ini dapat dipasang pada hampir semua jenis motor injeksi modern. Cara kerjanya membandingkan pulsa sinyal dari Speed Sensor (kecepatan roda) dan sinyal dari Tachometer (RPM mesin) atau membaca arus dari switch netral bawaan.

• Membutuhkan penyambungan kabel secara manual (hardwiring).
• Memerlukan proses kalibrasi manual (proses learning mode).
• Harga cenderung lebih ekonomis dibandingkan tipe PnP.

Cara Kerja Gear Indicator pada Sistem Injeksi

Pada motor berbasis injeksi, ECU memproses berbagai sinyal dari sensor-sensor mesin. Perangkat gear indicator tipe universal memanfaatkan data tersebut untuk menghitung rasio transmisi yang sedang digunakan.

saat motor berjalan, sensor kecepatan (speed sensor) mengirimkan pulsa frekuensi sesuai laju kendaraan. Di saat yang sama, sensor posisi poros engkol (crankshaft position sensor) atau sinyal koil mengirimkan data putaran mesin (RPM).

Unit mikrokontroler pada gear indicator membagi nilai RPM dengan nilai kecepatan kendaraan. Karena setiap gigi memiliki rasio gigi (gear ratio) yang tetap dan unik, hasil pembagian tersebut akan merujuk pada angka posisi transmisi tertentu.

Peralatan yang Dibutuhkan untuk Pemasangan dan Setting

Persiapan alat yang tepat akan mempermudah proses penyambungan jalur kelistrikan dan kalibrasi. Berikut adalah tabel daftar peralatan yang idealnya disiapkan:

Langkah Prepemasangan Jalur Kelistrikan Motor Injeksi

Sebelum masuk ke tahap penyetelan atau kalibrasi, pastikan kabel-kabel utama terhubung ke jalur yang benar pada sistem kelistrikan motor injeksi Anda.

 ---> (Kabel Merah +12V Kontak) --->
 ----> (Kabel Hitam Ground)  ------->
  ---> (Kabel Sinyal Speed)  ------->
     ---> (Kabel Sinyal RPM)    ------->

1. Sambungkan Kabel Daya (+12V dan Ground)

Hubungkan kabel positif perangkat ke jalur kunci kontak (harus mendapat arus 12V DC saat posisi kontak ON). Hubungkan kabel negatif ke massa rangka atau kutub negatif baterai (aki).

2. Hubungkan Kabel Sinyal Kecepatan (Speed Signal)

Cari kabel keluaran dari sensor kecepatan motor. Pada motor injeksi, sensor ini biasanya terletak di area crankcase dekat gir depan atau di area roda belakang.

3. Hubungkan Kabel Sinyal RPM (Tachometer/Pulser)

Jalur sinyal RPM bisa diambil dari kabel pulser menuju ECU, atau dari jalur sinyal low-side koil pengapian.

4. Hubungkan Kabel Sinyal Netral (Neutral Switch)

Kabel ini dihubungkan ke indikator lampu netral bawaan motor. Sinyal ini berfungsi sebagai acuan awal (reset point) saat transmisi berada di posisi netral (N).

Panduan Langkah demi Langkah Cara Setting Gear Indicator pada Motor Injeksi

Setelah proses pengkabelan terpasang rapi dan aman, tahap berikutnya adalah penyetelan dan pemetaan sinyal. Menerapkan cara setting gear indicator pada motor injeksi memerlukan ketelitian agar display menunjukkan angka gigi yang tepat tanpa ada pembacaan yang melompat.

Berikut adalah tahapan kalibrasi (learning mode) yang umumnya berlaku untuk gear indicator tipe universal:

+-------------------------------------------------------------------+
|                     PROSES KALIBRASI / SETTING                    |
+-------------------------------------------------------------------+
| 1. Pasang Motor pada Paddock Stand (Roda belakang terangkat)      |
| 2. Posisikan Transmisi di Gigi Netral (N) -> Nyalakan Mesin       |
| 3. Masuk ke Learning Mode (Display Berkedip "L" atau "1")        |
| 4. Masukkan Gigi 1 -> Tahan RPM 2.000 - 3.000 hingga Angka Tetap |
| 5. Pindah ke Gigi 2 -> Tahan RPM Konstan hingga Terkonfirmasi     |
| 6. Ulangi untuk Gigi 3, 4, 5, dan 6                             |
| 7. Simpan Data (Display Menampilkan Simbol Selesai/End)           |
+-------------------------------------------------------------------+

Langkah 1: Persiapan Tempat dan Keamanan

Letakkan sepeda motor di permukaan yang rata. Gunakan paddock stand untuk mengangkat roda belakang sehingga roda dapat berputar bebas tanpa menyentuh tanah.

Pastikan area di depan dan sekitar motor bebas dari rintangan. Jangan menyalakan mesin di dalam ruang tertutup tanpa ventilasi yang memadai.

Langkah 2: Mengaktifkan Mode Kalibrasi (Learning Mode)

Putar kunci kontak ke posisi ON, lalu nyalakan mesin motor.

• Sebagian besar modul akan menampilkan angka berkedip atau huruf "L" (Learn) saat pertama kali dinyalakan.
• Jika perangkat sudah pernah dipakai, lakukan reset terlebih dahulu. Caranya biasanya mematikan dan menyalakan kunci kontak sebanyak 5 kali berturut-turut saat layar menunjukkan angka hitung mundur.

Langkah 3: Setting Transmisi Netral (N)

Saat layar berkedip menunjukkan simbol netral (biasanya huruf "N" atau angka "0"), biarkan mesin menyala stasioner pada posisi transmisi netral. Tunggu hingga tampilan di layar berpindah menunjukkan angka "1" berkedip.

Langkah 4: Setting Posisi Gigi 1

Tarik tuas kopling, lalu masukkan ke gigi 1. Lepaskan kopling secara perlahan sampai roda belakang berputar.

• Naikkan putaran mesin (RPM) secara stabil di kisaran 2.000 hingga 3.000 RPM.
• Tahan posisi RPM tersebut dan jangan merubah bukaan gas.
• Layar akan berkedip lebih cepat, menandakan modul sedang membaca rasio sinyal RPM dan kecepatan.
• Ketika layar berubah dari angka "1" menjadi angka "2", artinya data untuk gigi 1 telah tersimpan.

Langkah 5: Setting Posisi Gigi Selanjutnya (2 hingga 6)

Tarik kopling kembali, lalu oper transmisi ke gigi 2.

• Lepaskan kopling pelan-pelan dan tahan RPM pada rentang konstan (misalnya 2.500 RPM).
• Tunggu beberapa detik hingga layar berganti menunjukkan angka "3".
• Ulangi prosedur yang sama untuk gigi 3, 4, 5, hingga gigi 6 (sesuai jumlah percepatan motor Anda).

Langkah 6: Menyelesaikan dan Menyimpan Data

Setelah setting pada gigi tertinggi selesai, layar biasanya akan menampilkan simbol "oK", angka "8" penuh, atau huruf "E" (End) yang berkedip sebentar lalu padam.

• Tarik tuas kopling, turunkan gigi kembali ke posisi Netral (N).
• Matikan mesin melalui kunci kontak untuk menyimpan data kalibrasi secara permanen pada memori internal modul.
• Hidupkan kembali mesin dan lakukan tes jalan perlahan untuk memastikan indikator menampilkan posisi gigi dengan tepat.

Kelebihan dan Kekurangan Pemasangan Gear Indicator Aftermarket

Sebelum memutuskan untuk melakukan modifikasi ini, penting untuk mempertimbangkan nilai kepraktisan serta dampaknya terhadap kendaraan.

Kelebihan:

• Meningkatkan Kenyamanan Berendara: Pengendara tidak perlu menebak-nebak posisi transmisi saat akan melakukan akselerasi atau engine brake.
• Menghemat Bahan Bakar: Membantu menjaga mesin tetap berada pada rasio gigi yang efisien sesuai dengan kecepatan jelajah.
• Mencegah Kerusakan Transmisi: Mengurangi risiko kesalahan penurunan gigi (downshift) yang terlalu ekstrem saat putaran mesin masih sangat tinggi.

Kekurangan:

• Proses Instalasi Membutuhkan Ketelitian: Kesalahan penyambungan kabel pada sistem injeksi dapat memicu check engine lamp berkedip.
• Adanya Jeda Pembacaan (Delay): Pada tipe universal berbasis rasio sinyal, layar terkadang membutuhkan waktu sekitar 0,5 detik untuk memperbarui angka setelah kopling dilepas penuh.
• Ketergantungan Pada Kopling: Tipe pembaca sinyal rasio tidak dapat mendeteksi posisi gigi secara akurat saat tuas kopling ditarik penuh.

Perbandingan Tipe Gear Indicator: Universal vs Plug and Play (PnP)

Guna memudahkan Anda dalam memilih produk yang sesuai dengan kebutuhan dan kemampuan teknis, simak tabel perbandingan berikut:

Kesalahan Umum Saat Memasang dan Setting Gear Indicator

Banyak pengguna mengalami kegagalan fungsi atau layar indikator yang ngacak setelah pemasangan. Berikut adalah beberapa kesalahan umum yang sering terjadi beserta solusinya:

  ---> Respon Sinyal Tidak Stabil ---> Kalibrasi Gagal
    ---> Terhubung Sinyal Salah     ---> Indikator Matot/Ngacak
 -> Arus Listrik Terputus     ---> Data Memori Hilang

1. Putaran Mesin (RPM) Tidak Stabil Saat Kalibrasi

Saat menjalankan proses learning mode, banyak orang memainkan tuas gas (naik-turun). Hal ini membuat modul bingung menghitung rasio sinyal.

• Solusi: Tahan gas secara statis di satu titik RPM (misal 2.500 RPM) sampai layar mengonfirmasi perubahan angka gigi.

2. Salah Mengambil Jalur Sinyal Kecepatan

Pada sebagian motor injeksi, terdapat kabel speedometer digital yang memiliki tegangan acuan berbedabeda. Mengambil sinyal dari kabel yang salah membuat layar tidak merespon saat roda berputar.

• Solusi: Gunakan multitester untuk memastikan kabel sinyal mengeluarkan pulsa tegangan variabel saat roda diputar manual.

3. Mengabaikan Kualitas Sambungan Kabel

Hanya melilitkan kabel tanpa disolder dapat menyebabkan sambungan kendur akibat getaran mesin. Sambungan yang korosi atau terkena air juga merusak sinyal frekuensi.

• Solusi: Selalu gunakan solder dan bungkus sambungan menggunakan heat shrink tube (selang bakar) agar kedap air.

4. Melakukan Kalibrasi Tanpa Paddock Stand

Mencoba menerapkan cara setting gear indicator pada motor injeksi langsung di jalan raya sangat berbahaya dan sulit mendapatkan kisaran RPM yang stabil karena kondisi lalu lintas.

• Solusi: Selalu gunakan paddock stand di area terisolasi saat melakukan proses pengenalan sinyal awal.

Tips Perawatan dan Troubleshooting Digital Gear Indicator

Agar indikator gigi aftermarket pada motor injeksi Anda tahan lama dan selalu akurat, perhatikan beberapa tips perawatan teknis berikut:

Perawatan Rutin

• Cek Seal Kedap Air: Pastikan modul layar utama terlindung dari masuknya air saat motor dicuci menggunakan semprotan bertekanan tinggi.
• Periksa Rangkaian Kabel: Pastikan ikatan cable ties tidak terlalu kencang yang berpotensi melekukkan atau memutus serat tembaga di dalam kabel.
• Jaga Kondisi Baterai (Aki): Sistem kelistrikan motor injeksi sangat sensitif terhadap penurunan tegangan. Pastikan aki selalu berada di atas 12,4 Volt agar perangkat elektronik berfungsi normal.

Troubleshooting Singkat

• Indikator Menunjukkan Angka Salah Saat Berjalan: Lakukan proses reset memori modul dan ulangi langkah kalibrasi dari awal pada posisi RPM yang sedikit lebih tinggi.
• Angka Indikator Berkedip Terus Menerus: Sinyal RPM atau sinyal kecepatan terputus. Cek kembali kerapatan soket dan penyambungan kabel sinyal.
• Display Mati Total: Periksa sekering (fuse) jalur kelistrikan utama motor atau cek sambungan kabel daya positif dan ground.

Kesimpulan

Pemasangan modul indikator transmisi digital merupakan modifikasi fungsional yang sangat berguna untuk meningkatkan kenyamanan berkendara pada motor injeksi. Meskipun terlihat rumit, pemahaman yang baik tentang jalur kelistrikan dan tahapan kalibrasi akan membuat proses instalasi berjalan lancar.

Poin penting dalam menerapkan cara setting gear indicator pada motor injeksi meliputi:

1. Pemilihan jenis indikator yang sesuai dengan tipe kelistrikan motor.
2. Penyambungan kabel daya dan kabel sinyal (RPM serta Speed) secara aman dan rapi.
3. Pelaksanaan proses kalibrasi (learning mode) dengan meletakkan motor di atas paddock stand serta menjaga RPM mesin tetap stabil.

Dengan mengikuti panduan ini secara cermat, perangkat gear indicator di motor Anda akan mampu menampilkan posisi transmisi dengan presisi, aman bagi sistem injeksi, serta awet untuk penggunaan jangka panjang.
