Panduan Lengkap Cara Routing Kabel Oil Cooler Kit Tanpa Mengganggu Radiator

Mempertahankan suhu kerja mesin yang optimal adalah kunci utama dalam menjaga performa dan daya tahan kendaraan. Bagi penggemar otomotif maupun pemilik kendaraan yang sering menghadapi kondisi lalu lintas padat atau balap, pemasangan oil cooler kit menjadi salah satu modifikasi teknis yang sangat populer.

Namun, kendala utama yang sering dihadapi saat proses instalasi adalah keterbatasan ruang di kompartemen mesin. Pemasangan yang kurang cermat kerap membuat jalur selang atau kabel oil cooler menghalangi aliran udara radiator atau bahkan bergesekan dengan komponen panas lainnya.

Artikel ini akan membahas secara mendalam cara routing kabel oil cooler kit tanpa mengganggu radiator agar sistem pendinginan mesin bekerja secara maksimal, efisien, dan aman untuk penggunaan jangka panjang.

Memahami Fungsi Oil Cooler dan Hubungannya dengan Radiator

Oil cooler berfungsi sebagai penukar panas (heat exchanger) tambahan yang khusus mendinginkan oli mesin sebelum sirkulasi kembali ke dalam blok mesin. Pelumas yang terjaga suhunya akan mempertahankan viskositas optimalnya, sehingga mampu melumasi komponen internal secara maksimal.

Di sisi lain, radiator bertugas mendinginkan cairan pendingin (coolant) mesin melalui bantuan aliran udara dari depan kendaraan. Kedua sistem ini sangat bergantung pada pasokan aliran udara segar (airflow) yang tidak terhambat dari grill depan.

Jika penempatan inti (core) maupun jalur kabel dan selang oil cooler dilakukan secara sembarangan, aliran udara menuju radiator dapat terhalang secara signifikan. Hal ini berpotensi menyebabkan kenaikan suhu coolant yang dapat berujung pada masalah overheating.

Mengapa Routing yang Benar Sangat Krusial?

Pemasangan jalur pelumas yang rapi bukan sekadar masalah estetika di dalam ruang mesin. Ada faktor keamanan teknis dan efisiensi termal yang sangat bergantung pada bagaimana Anda mengarahkan jalur tersebut.

Berikut adalah beberapa risiko utama jika jalur oil cooler tidak dirancang dengan benar:

Restriksi Aliran Udara Radiator: Selang yang melintas secara melintang di depan sirip radiator akan mengurangi area permukaan efektif pendinginan coolant.
Kerusakan Sirip Radiator: Gesekan terus-menerus antara kabel pelindung braided steel dengan sirip aluminium radiator dapat merusak struktur kisi-kisi pendingin.
Keretakan atau Kebocoran Selang: Tekanan oli mesin bisa sangat tinggi. Tekukan yang terlalu tajam (kinking) atau gesekan dengan bagian mesin yang bergerak dapat memicu kebocoran fatal.
Paparan Panas Berlebih: Jalur selang yang menempel pada exhaust manifold atau bagian mesin yang sangat panas dapat menurunkan kualitas oli di dalam selang secara prematur.

Oleh karena itu, memahami cara routing kabel oil cooler kit tanpa mengganggu radiator merupakan langkah preventif yang wajib dikuasai sebelum melakukan instalasi.

Persiapan Alat dan Komponen pendukung

Sebelum memulai proses instalasi dan penyaluran jalur, pastikan Anda telah menyiapkan seluruh komponen serta peralatan pendukung yang berkualitas tinggi.

+------------------------+-------------------------------------------------------+
| Komponen / Alat        | Fungsi Utama                                          |
+------------------------+-------------------------------------------------------+
| Core Oil Cooler        | Penukar panas oli utama (biasanya 10–19 baris/row)     |
| Sandwich Plate Adapter | Dudukan filter oli tempat jalur keluar-masuk oli      |
| Selang Braided AN8/AN10| Jalur fleksibel bertekanan tinggi untuk sirkulasi oli |
| Bracket Custom         | Menahan posisi core agar tidak bergetar               |
| Rubber-Lined P-Clamps  | Mengikat selang pada sasis tanpa merusak selang       |
| Heat Sleeve / Shroud   | Pelindung selang dari radiasi panas ekstrem           |
+------------------------+-------------------------------------------------------+

Langkah Demi Langkah Cara Routing Kabel Oil Cooler Kit Tanpa Mengganggu Radiator

Proses instalasi membutuhkan ketelitian dan perencanaan rute yang matang. Berikut adalah panduan teknis yang terstruktur untuk mengarahkan jalur oil cooler kit secara aman.

1. Perencanaan Posisi Inti (Core) Oil Cooler

Langkah awal yang sangat penting adalah menentukan lokasi dudukan core oil cooler. Hindari memasang core tepat di tengah-tengah permukaan depan radiator jika ruang kompartemen mesin Anda terbatas.

Pilihlah posisi offset, misalnya di sisi kiri atau kanan sasis depan di mana aliran udara masih bisa ditangkap oleh kisi-kisi bumper. Anda juga bisa memanfaat ruang kosong di bawah palang bumper (crash beam) agar udara segar tetap mengalir bebas menuju radiator utama.

Gunakan bracket kustom yang kokoh dan dilengkapi busa peredam getaran. Jangan pernah mengikat core oil cooler langsung ke kisi-kisi radiator menggunakan zip-tie plastik karena dapat merusak sirip radiator dalam jangka panjang.

2. Penentuan Titik Awal dari Sandwich Plate

Sandwich plate dipasang di antara blok mesin dan filter oli sebagai pemisah jalur aliran oli. Komponen ini memiliki dua port fitting tempat selang bertekanan akan dihubungkan.

Arahkan keluaran fitting pada sandwich plate menuju sudut yang memiliki ruang bebas terbesar. Gunakan fitting sudut (elbow fitting) 45 derajat atau 90 derajat jika posisi filter oli sangat dekat dengan dinding sasis atau rangka radiator.

Langkah ini memastikan bahwa selang awal keluar dengan lekukan yang halus tanpa tertekuk secara paksa sejak titik pertama.

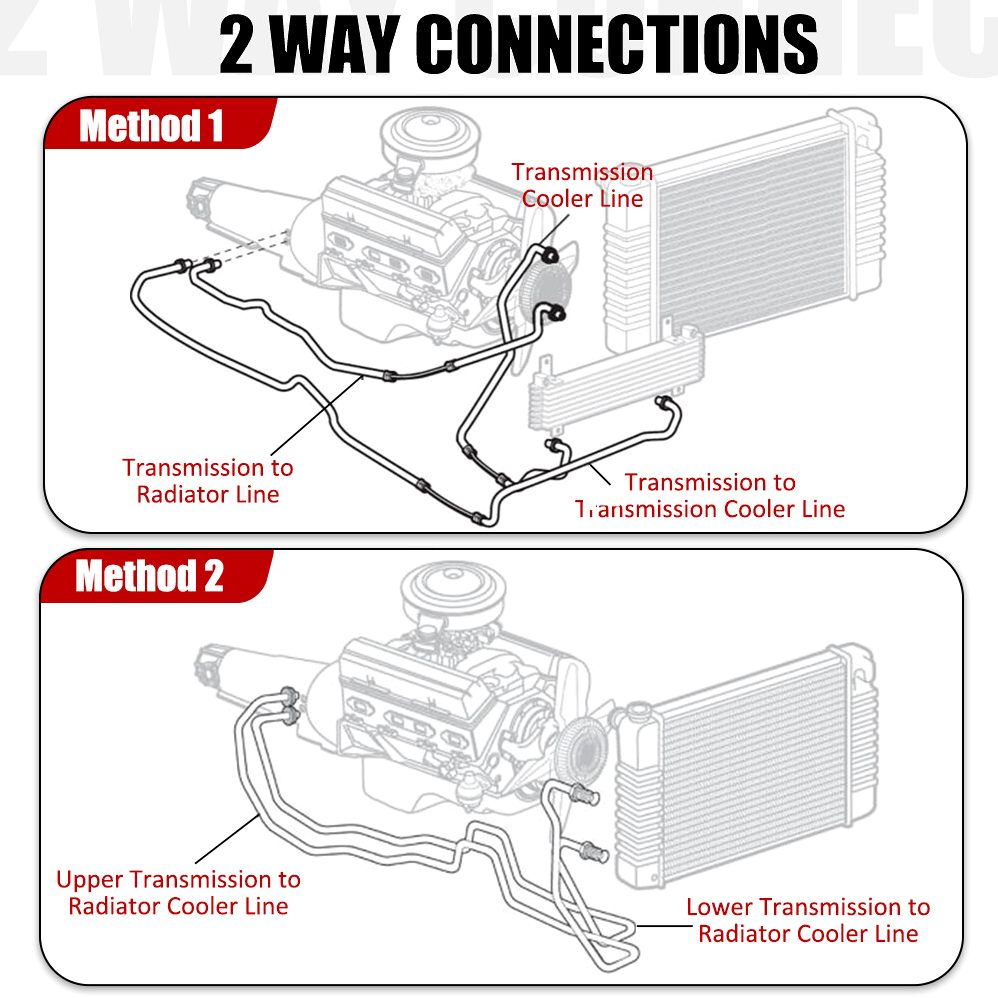

3. Eksekusi Routing Jalur Selang (Cable/Hose Routing)

Dalam menerapkan cara routing kabel oil cooler kit tanpa mengganggu radiator, prinsip utama yang harus dipegang adalah menyusuri jalur pinggir sasis (frame rail).

Arahkan selang keluar dari sandwich plate melewati bagian samping ruang mesin, mengitari pelindung kipas (fan shroud) atau bingkai samping radiator. Hindari membawa selang melintasi area tengah permukaan radiator.

Jaga jarak aman minimal 2 hingga 3 cm antara selang oil cooler dengan permukaan sirip radiator. Jika selang harus menyeberang, manfaatkan bagian atas atau bawah bingkai dudukan radiator yang terbuat dari logam keras atau plastik tebal.


                 |
    +------------+------------+
    |                         |

    |                         |
(Side Route via Frame)   (Unobstructed Air Pass)
    |                         |
    +--->  <--+

4. Menjaga Radius Tekukan Minimum (Bend Radius)

Selang braided steel maupun nylon braided memiliki batas kelengkungan maksimum. Menggulung atau menekuk selang secara berlebihan akan mengganggu laju aliran oli (flow rate) dan menciptakan hambatan tekanan.

Pastikan setiap belokan pada jalur selang memiliki radius kelengkungan yang cukup lebar. Jika ruang sangat sempit, selalu gunakan fitting sambungan berbahan aluminium (AN fittings) dengan sudut 40, 60, atau 90 derajat ketimbang memaksa selang melengkung.

Sambungan fitting berulir jauh lebih aman dan tidak berisiko mengalami kebocoran akibat stres teknis pada material selang.

5. Pengamanan Jalur Menggunakan Clamp dan Pelindung Panas

Gunakan P-clamp berlapis karet (rubber-lined) untuk mengikat jalur selang pada titik-titik sasis yang stabil. Pengikat ini mencegah selang bergetar atau bergerak saat mesin mengalami goncangan akibat perpindahan gigi atau permukaan jalan yang kasar.

Jika jalur selang terpaksa melewati area yang dekat dengan header knalpot atau bagian mesin berpanas tinggi, lapisi selang dengan heat sleeve berbahan fiberglass atau silikon terisolasi.

Langkah ini menjaga agar temperatur oli di dalam selang tidak kembali menyerap panas radiasi sebelum mencapai core pendingin.

Analisis Perbandingan Posisi Routing dan Penempatan

Pemilihan rute jalur pelumas dan lokasi oil cooler akan sangat memengaruhi tingkat efisiensi pendinginan mesin secara keseluruhan.

+--------------------+--------------------------------+---------------------------------+
| Lokasi Mount / Route| Kelebihan                      | Kekurangan                      |
+--------------------+--------------------------------+---------------------------------+
| Front Offset Mount | Airflow radiator 80% bebas,    | Membutuhkan selang sedikit      |
| (Samping Radiator) | pendinginan oli tetap efektif  | lebih panjang                   |
+--------------------+--------------------------------+---------------------------------+
| Direct Center Front| Pendinginan oli maksimal       | Menghalangi airflow radiator,   |
| (Depan Radiator)   |                                | meningkatkan risiko overheating |
+--------------------+--------------------------------+---------------------------------+
| Lower Bumper Mount | Radiator bersih sepenuhnya dari| Rentan terkena kerikil jalanan  |
| (Bumper Bawah)     | hambatan                       | (*debris*)                      |
+--------------------+--------------------------------+---------------------------------+

Jenis Selang dan Fitting yang Disarankan

Penggunaan material kabel atau selang yang tepat akan mempermudah penerapan cara routing kabel oil cooler kit tanpa mengganggu radiator. Material yang fleksibel memudahkan penataan di ruang mesin yang sempit.

AN-10 Steel Braided Hose: Memiliki ketahanan tekanan yang sangat tinggi dan tahan terhadap abrasi fisik. Namun, material luar baja dapat mengikis komponen plastik atau radiator jika bergesekan langsung.
AN-10 Nylon Braided Hose: Lebih ringan, jauh lebih fleksibel, dan memiliki permukaan luar berbahan serat nilon yang lembut. Jenis ini sangat direkomendasikan karena tidak merusak sirip radiator jika terjadi kontak tak sengaja.
Swivel AN Fittings: Komponen sambungan yang dapat diputar 360 derajat saat proses penyetelan. Fitur ini sangat membantu menyelaraskan arah selang tanpa memuntir struktur dalam selang.

Kesalahan Umum Saat Pemasangan Jalur Oil Cooler

Banyak mekanik pemula maupun pemilik kendaraan melakukan beberapa kesalahan teknis saat mengarahkan jalur oil cooler kit. Berikut adalah hal-hal yang wajib Anda hindari:

Membiarkan Selang Mengantung Tanpa Pengikat

Selang yang mengantung bebas berpotensi tersangkut pada puli mesin (pulleys), sabuk dinamo (drive belts), atau bahkan kipas radiator yang sedang berputar. Selalu pastikan selang terikat kuat pada struktur sasis yang diam.

Mengabaikan Pergerakan Mesin (Engine Movement)

Mesin kendaraan bergerak dan bergetar relatif terhadap sasis saat berakselerasi karena adanya dudukan mesin (engine mounts). Berikan sedikit jarak fleksibilitas (slack) pada selang antara sandwich plate dan sasis. Jangan menarik selang terlalu kencang.

Pemasangan Sandwich Plate Tanpa Thermostat

Menggunakan sandwich plate tanpa katup thermostat dapat menyebabkan oli mesin membutuhkan waktu sangat lama untuk mencapai suhu kerja optimal saat kondisi Start dingin (cold start). Gunakan thermostatic sandwich plate agar oli hanya mengalir ke oil cooler ketika suhu sudah mencapai kisaran 80°C.

Menggunakan Pengikat Kabel Plastik (Zip-Tie) Kualitas Rendah

Zip-tie plastik biasa akan cepat getas dan putus akibat terpapar panas ruang mesin secara terus-menerus. Selalu gunakan klem logam berlapis karet atau braket aluminium resmi untuk mengamankan sirkulasi selang.

Prosedur Pengujian dan Pemeriksaan Pasca Pemasangan

Setelah seluruh langkah dalam cara routing kabel oil cooler kit tanpa mengganggu radiator selesai dilakukan, jangan langsung menjalankan kendaraan pada kecepatan tinggi. Lakukan prosedur pengujian bertahap berikut:

Pengisian Volume Oli Tambahan: Tambahkan volume oli mesin sekitar 0,5 hingga 1 liter sesuai dengan kapasitas core dan panjang selang yang baru terpasang.
Pemeriksaan Visual Kebocoran (Engine OFF): Pastikan semua klem dan AN fittings sudah dikencangkan sesuai dengan spesifikasi torsi yang dianjurkan.
Uji Coba Idle (Engine ON): Nyalakan mesin pada kondisi stasioner (idle). Perhatikan jarum indikator tekanan oli (oil pressure gauge). Pastikan tidak ada rembesan cairan oli pada sambungan sandwich plate maupun fitting core.
Pemeriksaan Aliran Udara dan Vibrasi: Perhatikan posisi selang saat mesin bergetar. Pastikan tidak ada kontak fisik antara selang yang bergerak dengan bilah kipas radiator maupun sirip aluminium radiator.
Uji Jalan (Road Test): Kemudikan kendaraan selama 15–20 menit hingga suhu kerja mesin tercapai. Amati indikator suhu coolant pada instrumen panel untuk memastikan bahwa sistem pendingin radiator tetap bekerja normal tanpa mengalami gangguan aliran udara.

Kesimpulan

Pemasangan oil cooler kit merupakan langkah modifikasi yang sangat bermanfaat untuk menjaga temperatur pelumas mesin tetap stabil di bawah beban kerja berat. Kendati demikian, efisiensinya sangat bergantung pada kerapian dan keamanan proses instalasi.

Memahami cara routing kabel oil cooler kit tanpa mengganggu radiator adalah kunci untuk mencegah masalah sekundernya, seperti hambatan aliran udara pendingin utama atau risiko kerusakan akibat gesekan antar-komponen.

Dengan memilih posisi core yang tepat, menggunakan selang berbahan nylon braided berkualitas, memanfaatkan fitting sudut yang sesuai, serta mengamankan jalur selang pada sasis menggunakan P-clamp, Anda dapat menikmati peningkatan performa pendinginan oli mesin secara optimal tanpa mengorbankan kinerja radiator standar kendaraan Anda.
