Panduan Lengkap Cara Setting Crossover Aktif pada Audio Mobil 3 Way

Meningkatkan kualitas suara audio mobil merupakan salah satu bentuk investasi kenyamanan bagi banyak pemilik kendaraan. Salah satu sistem yang paling populer di kalangan pecinta kualitas suara (Sound Quality) adalah sistem audio 3-way. Sistem ini menawarkan detail suara yang sangat kaya karena membagi spektrum frekuensi ke dalam tiga komponen speaker yang berbeda.

Untuk menghasilkan reproduksi suara yang harmonis dan terdistribusi dengan baik, peran pemisah frekuensi sangatlah krusial. Pemahaman mengenai cara setting crossover aktif pada audio mobil 3 way menjadi kunci utama dalam memaksimalkan potensi seluruh komponen speaker yang terpasang.

Tanpa pengaturan yang presisi, sistem audio berkualitas tinggi sekalipun berisiko menghasilkan suara yang cempreng, tumpang-tindih, atau bahkan merusak komponen speaker itu sendiri. Artikel ini akan membahas secara mendalam dan sistematis mengenai langkah-langkah, teknik dasar, hingga tips teknis dalam mengatur crossover aktif pada sistem audio mobil 3-way.

Memahami Konsep Dasar Sistem Audio Mobil 3 Way

Sistem audio mobil 3-way adalah konfigurasi tata suara yang membagi rentang frekuensi audio menjadi tiga bagian utama. Pembagian ini bertujuan agar setiap driver speaker hanya merespons frekuensi yang paling sesuai dengan spesifikasi fisiknya.

Dalam konfigurasi ini, frekuensi suara dibagi menjadi frekuensi tinggi, frekuensi menengah, dan frekuensi menengah-bawah. Dengan membagi beban kerja tersebut, setiap speaker dapat bekerja secara efisien tanpa mengalami distorsi berlebih.


                         │
                         ▼

     ┌───────────────────┼───────────────────┐
     ▼                   ▼                   ▼

     │                   │                   │
     ▼                   ▼                   ▼

     │                   │                   │
     ▼                   ▼                   ▼
 ( Tweeter )        ( Midrange )        ( Midbass )
(Frekuensi Tinggi) (Frekuensi Sedang) (Frekuensi Rendah-Sedang)

Komponen Driver dalam Sistem 3-Way

• Tweeter: Driver berukuran kecil (umumnya 1 hingga 2 inci) yang bertugas merespons frekuensi tinggi, seperti suara simbal drum, dentingan triangel, dan detail instrumen bernada tinggi.
• Midrange: Driver berukuran sedang (umumnya 3 hingga 4 inci) yang berfungsi menyanyikan frekuensi menengah. Komponen ini memegang peranan paling penting dalam mereproduksi vokal manusia dan alat musik seperti gitar atau saksofon.
• Midbass: Driver yang lebih besar (umumnya 6 hingga 6,5 inci) yang bertugas menghasilkan frekuensi menengah ke bawah. Midbass memberikan bobot pada suara vokal pria, nada bass gitar, serta dentuman pukulan drum (snare dan kick drum atas).

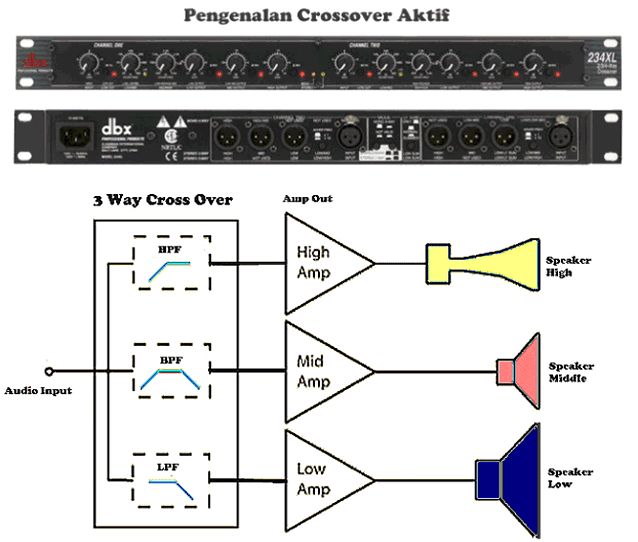

Apa Itu Crossover Aktif (Elektronik)?

Crossover aktif, yang sering disebut juga sebagai crossover elektronik atau Processor Sinyal Digital (DSP), adalah perangkat pemisah frekuensi yang bekerja sebelum sinyal audio diamplifikasi oleh power amplifier. Crossover ini menerima sinyal tingkat rendah (low-level signal) dari head unit, memisahkan frekuensi sesuai aturan yang ditentukan, lalu mengirimkan sinyal terpisah tersebut ke masing-masing kanal amplifier.

Berbeda dengan crossover pasif yang dipasang setelah amplifier dan menggunakan komponen induktor serta kapasitor fisik, crossover aktif memberikan fleksibilitas penuh. Pengguna dapat mengubah titik potong frekuensi (cutoff frequency), kemiringan sudut (slope), hingga pengaturan jeda waktu (time alignment) secara digital atau melalui kenop potensiometer.

Fleksibilitas tinggi inilah yang membuat penguasaan cara setting crossover aktif pada audio mobil 3 way menjadi sangat vital untuk memperoleh panggung suara (soundstage) yang presisi di dalam kabin mobil.

Jenis Filter dan Karakteristik Kemiringan (Slope)

Sebelum melakukan eksekusi penyetelan, Anda wajib memahami jenis-jenis filter dasar serta tingkat kemiringan (slope) yang digunakan pada crossover aktif.

1. Jenis Filter Frekuensi

• High Pass Filter (HPF): Filter yang meloloskan frekuensi di atas titik potong yang ditentukan dan memotong frekuensi di bawahnya. Filter ini digunakan untuk tweeter dan batas bawah midrange/midbass.
• Low Pass Filter (LPF): Filter yang meloloskan frekuensi di bawah titik potong yang ditentukan dan memotong frekuensi di atasnya. Filter ini digunakan untuk subwoofer dan batas atas midbass.
• Band Pass Filter (BPF): Kombinasi antara HPF dan LPF yang memungkinkan hanya rentang frekuensi tertentu (di antara titik batas bawah dan batas atas) yang dapat lewat. Filter ini mutlak digunakan pada driver midrange dan midbass.

2. Kemiringan Filter (Slope Rate)

Slope diukur dalam satuan decibel per oktaf (dB/octave). Nilai ini menentukan seberapa curam penurunan frekuensi setelah melewati titik potong (cutoff frequency).

Kelebihan dan Kekurangan Crossover Aktif

Penggunaan crossover aktif dalam sistem 3-way menawarkan berbagai keunggulan teknis, namun juga memiliki beberapa konsekuensi yang perlu dipertimbangkan.

Kelebihan

• Kontrol Sepenuhnya Presisi: Anda dapat menentukan titik frekuensi dan slope sesuai spesifikasi teknis masing-masing speaker.
• Efisiensi Daya Lebih Tinggi: Amplifier hanya menguatkan rentang frekuensi yang dibutuhkan oleh masing-masing speaker, sehingga tidak ada daya yang terbuang menjadi panas.
• Fleksibilitas Pengaturan Waktu (Time Alignment): Memungkinkan koreksi jarak antara posisi duduk pengemudi dengan masing-masing speaker agar suara sampai ke telinga secara bersamaan.
• Distorsi Lebih Rendah: Mencegah terjadinya efek intermodulation distortion karena sinyal dipisahkan sebelum masuk ke tahap penguatan akhir.

Kekurangan

• Membutuhkan Banyak Kanal Amplifier: Sistem 3-way aktif murni membutuhkan minimal 6 kanal amplifier terpisah (2 kanal tweeter, 2 kanal midrange, 2 kanal midbass).
• Proses Penyetelan Lebih Rumit: Memerlukan pemahaman teknis yang baik. Kesalahan setting berpotensi merusak speaker, terutama tweeter.
• Biaya Lebih Tinggi: Membutuhkan perangkat keras tambahan seperti DSP atau crossover aktif eksternal serta pengkabelan yang lebih kompleks.

Persiapan Sebelum Setting Crossover Aktif

Sebelum menerapkan cara setting crossover aktif pada audio mobil 3 way, ada beberapa langkah persiapan awal yang tidak boleh terlewatkan.

1. Pelajari Spesifikasi Respon Frekuensi Driver: Periksa buku manual speaker Anda. Ketahui batas frekuensi resonansi (Resonant Frequency / Fs) dari tweeter dan midrange. Aturan umumnya, titik potong HPF sebaiknya diset minimal 1.5 hingga 2 kali lipat dari nilai Fs driver demi keamanan.
2. Atur Level Gain Amplifier ke Posisi Minimum: Pastikan seluruh penguatan (gain) pada amplifier berada di titik terendah sebelum memutar volume head unit. Hal ini dilakukan untuk mencegah lonjakan suara berlebih yang bisa merusak speaker.
3. Matikan Equalizer dan Fitur Enhancer: Posisikan nilai equalizer pada head unit dalam keadaan datar (flat). Matikan fitur seperti Loudness, Bass Boost, atau Virtual Surround.
4. Siapkan Lagu Uji (Test Track): Gunakan file audio berkualitas tinggi (FLAC atau WAV) dengan instrumen yang bervariasi serta vokal yang jernih.

Panduan Langkah Demi Langkah Cara Setting Crossover Aktif pada Audio Mobil 3 Way

Proses penyetelan frekuensi harus dilakukan secara terstruktur. Direkomendasikan untuk menyetel setiap pasang driver secara bertahap, mulai dari midbass, midrange, hingga tweeter.

 Rentang Pembagian Frekuensi Ideal (Sistem Audio 3-Way):

 Subwoofer : 20 Hz  ───────► 60-80 Hz
 Midbass   : 60-80 Hz ─────► 300-500 Hz
 Midrange  : 300-500 Hz ───► 3.15-4.0 kHz
 Tweeter   : 3.15-4.0 kHz ─► 20 kHz +

Langkah 1: Pengaturan Crossover untuk Midbass

Midbass berfungsi sebagai fondasi suara rendah di bagian depan kabin. Driver ini harus mampu menyambungkan nada bass bawah dari subwoofer menuju nada vokal midrange.

• High Pass Filter (HPF): Atur pada kisaran 60 Hz – 80 Hz. Pilihan ini bertujuan agar midbass tidak memproduksi frekuensi ultra-rendah yang merupakan tugas subwoofer.
• Low Pass Filter (LPF): Atur pada kisaran 300 Hz – 500 Hz. Titik potong ini membatasi midbass agar tidak mengambil alih peran vokal utama dari midrange.
• Rekomendasi Slope: Gunakan kemiringan 12 dB/octave atau 24 dB/octave.

Langkah 2: Pengaturan Crossover untuk Midrange

Driver midrange bertanggung jawab atas sebagian besar suara vokal manusia dan instrumen musik utama. Penyetelan pada sektor ini sangat mempengaruhi kejelasan suara (clarity).

• High Pass Filter (HPF): Atur pada kisaran 300 Hz – 500 Hz (harus berpotongan serasi dengan LPF midbass).
• Low Pass Filter (LPF): Atur pada kisaran 3.15 kHz – 4 kHz.
• Rekomendasi Slope: Gunakan kemiringan 12 dB/octave atau 24 dB/octave.

Tips: Jangan menyetel HPF midrange terlalu rendah (misalnya di bawah 200 Hz), karena dapat menyebabkan konus speaker midrange bergetar melebihi batas ukurannya (excursion) dan memicu distorsi.

Langkah 3: Pengaturan Crossover untuk Tweeter

Tweeter adalah komponen yang paling sensitif terhadap beban frekuensi rendah. Kesalahan setting pada bagian ini dapat menyebabkan voice coil tweeter terbakar.

• High Pass Filter (HPF): Atur pada kisaran 3.15 kHz – 4 kHz (diselaraskan dengan LPF dari midrange).
• Low Pass Filter (LPF): Off / Bypass (biarkan tweeter merespons frekuensi tertinggi hingga batas kemampuannya, biasanya mencapai 20 kHz).
• Rekomendasi Slope: Disarankan menggunakan slope yang lebih curam seperti 18 dB/octave atau 24 dB/octave untuk mengamankan tweeter dari frekuensi menengah yang tidak diinginkan.

Tabel Acuan Titik Potong Frekuensi (Cutoff Frequency)

Sebagai panduan dasar bagi pemula, berikut tabel parameter awal yang aman digunakan saat melakukan cara setting crossover aktif pada audio mobil 3 way:

Tahap Pelarasan: Gain Staging dan Fine Tuning

Setelah seluruh titik potong frekuensi berhasil dikonfigurasi pada crossover aktif, tahap berikutnya adalah menyelaraskan tingkat volume (gain staging) dari masing-masing kanal.

1. Menyelaraskan Gain (Gain Staging)

Tujuan gain staging adalah menyamakan tingkat tekanan suara (Sound Pressure Level) agar suara dari tweeter, midrange, dan midbass terdengar menyatu secara seimbang.

• Nyalakan audio dengan volume head unit sekitar 70–80% dari skala maksimum.
• Naikkan gain kanal midbass perlahan hingga mencapai tingkat kekerasan yang cukup tanpa ada suara distorsi.
• Naikkan gain kanal midrange secara bertahap sampai vokal terdengar sejajar dan berada tepat di tengah-tengah instrumen midbass.
• Naikkan gain kanal tweeter sedikit demi sedikit. Ingat, tweeter umumnya memiliki sensitivitas (efficiency) lebih tinggi dibandingkan midrange dan midbass, sehingga penguatan gain tweeter biasanya membutuhkan porsi yang lebih sedikit.

2. Pengaturan Fase Suara (Phase Adjustment)

Dalam sistem 3-way aktif, perbedaan posisi fisik speaker terhadap telinga pendengar dapat menyebabkan pembatalan gelombang suara (phase cancellation).

Jika suara vokal terasa tipis atau posisi bass seolah hilang, cobalah menyelaraskan pembalikan fase (0° atau 180°) pada salah satu kanal melalui menu pengaturan pada DSP atau crossover aktif Anda. Pencocokan fase yang tepat akan membuat nada vokal terasa lebih padat dan fokus di atas dasbor.

Perbandingan: Crossover Aktif vs. Crossover Pasif pada 3-Way

Untuk memberikan gambaran menyeluruh, berikut perbandingan antara penggunaan crossover aktif dan pasif pada sistem audio 3-way:

Kesalahan Umum Saat Setting Crossover Aktif 3 Way

Proses penyetelan yang kurang cermat sering kali berujung pada hasil suara yang tidak maksimal atau bahkan kerusakan fisik pada komponen audio. Beberapa kesalahan yang sering terjadi antara lain:

1. Setting Titik Cutoff Tweeter Terlalu Rendah: Mengatur HPF tweeter pada frekuensi 1.5 kHz atau di bawahnya tanpa memperhatikan batas aman Fs dapat merusak tweeter akibat paparan beban energi frekuensi menengah yang terlalu besar.
2. Terjadi Jurang Frekuensi (Frequency Gap): Menyetel LPF midbass di 200 Hz namun HPF midrange baru dimulai pada 500 Hz. Hal ini membuat rentang nada antara 200 Hz hingga 500 Hz menghilang, sehingga suara instrumen terdengar kurus dan bolong.
3. Penggunaan Gain yang Berlebihan (Clipping): Mengandalkan pemutaran gain pada amplifier atau crossover aktif untuk mengejar suara keras, bukannya menyelaraskan keseimbangan. Hal ini memicu terjadinya clipping yang memicu distorsi parah.
4. Mengabaikan Slope Filter: Menggunakan kemiringan filter yang terlalu landai (seperti 6 dB/octave) pada titik potong yang kritis. Hal ini menyebabkan frekuensi luar masih masuk terlalu banyak ke dalam driver.
5. Mematikan HPF pada Midbass: Biarkan midbass bekerja tanpa batas bawah (full range) saat subwoofer terpasang. Hal ini membuat midbass bekerja ekstra keras memproduksi bass rendah yang akhirnya menurunkan kualitas kejernihan nada tengahnya.

Kesimpulan

Memahami dan menerapkan cara setting crossover aktif pada audio mobil 3 way dengan benar merupakan langkah krusial untuk menghasilkan tata suara audio mobil yang berkualitas tinggi, detail, dan realistis. Pembagian frekuensi yang tepat tidak hanya berdampak pada kejernihan suara yang dihasilkan, tetapi juga menjaga usia pakai dari setiap driver speaker.

Kunci utama dalam keberhasilan proses tuning ini adalah ketelitian dalam menentukan titik potong frekuensi (cutoff frequency), pemilihan kemiringan filter (slope) yang sesuai, serta penyelarasan tingkat penguatan sinyal (gain staging) secara seimbang.

Dengan mengikuti panduan teknis yang telah dipaparkan, Anda dapat mulai mengoptimalkan sistem 3-way di kendaraan Anda secara terstruktur. Lakukan penyesuaian secara bertahap dan gunakan pendengaran Anda—atau bantuan instrumen ukur seperti RTA (Real Time Analyzer)—untuk mendapatkan hasil kualitas suara audio mobil yang paling presisi dan nyaman didengar.
