Panduan Lengkap Cara Pasang Relay pada Lampu Roof Mobil Offroad Agar Aki Tidak Tekor

Aktivitas jelajah alam liar atau offroading pada malam hari membutuhkan sistem pencahayaan tambahan yang mumpuni. Memasang lampu roof atau LED light bar di atap mobil menjadi solusi populer untuk meningkatkan visibilitas di medan yang ekstrem.

Namun, pencahayaan berdaya tinggi ini menyedot arus listrik yang sangat besar dari sistem kelistrikan kendaraan. Tanpa pengerjaan kelistrikan yang benar, aki kendaraan dapat mengalami penurunan performa secara drastis hingga aus dalam waktu singkat.

Oleh karena itu, memahami cara pasang relay pada lampu roof mobil offroad agar aki tidak tekor adalah pengetahuan wajib bagi para pemilik kendaraan 4×4. Artikel ini akan mengupas secara teknis, terstruktur, dan praktis panduan instalasi kelistrikan lampu tambahan yang aman bagi sistem kelistrikan mobil Anda.

Mengapa Lampu Roof Mobil Offroad Butuh Relay?

Lampu roof tambahan, terutama jenis halogen berdaya besar maupun LED bar tingkat lanjut, membutuhkan daya listrik berkisar antara 100 Watt hingga lebih dari 300 Watt. Arus listrik sebesar ini tidak dapat disalurkan secara langsung melalui saklar (switch) biasa di dalam kabin.

Relay berfungsi sebagai saklar elektronik bertengangan rendah yang mengendalikan aliran arus listrik utama bertegangan tinggi langsung dari aki ke lampu. Tanpa komponen ini, hambatan listrik akan meningkat drastis di jalur saklar kabin.

Hambatan tinggi menimbulkan penurunan tegangan (voltage drop) yang membuat lampu redup dan memaksa aki bekerja ekstra keras. Selain itu, kabel serta saklar kabin berpotensi meleleh karena suhu panas berlebih yang dapat memicu korsleting.

Bahaya Memasang Lampu Roof Tanpa Relay

Memasang lampu tambahan secara langsung ke aki atau menyambung jalur saklar standar kendaraan membawa dampak buruk jangka panjang. Berikut adalah dampak mendasar yang sering terjadi:

• Aki Cepat Tekor: Arus berlebih yang ditarik secara terus-menerus tanpa pengatur hambatan stabil membuat aki beroperasi di luar batas efisiensinya.
• Kabel dan Saklar Meleleh: Kabel ukuran kecil di dalam kabin tidak mampu menahan lonjakan Ampere yang besar.
• Risiko Kebakaran: Panas berlebih akibat hambatan kabel (resistance) dapat memicu percikan api pada interior mobil.
• Kerusakan Alternator: Alternator dipaksa bekerja terus-menerus pada beban puncak untuk mengompensasi penurunan tegangan listrik.

Persiapan Alat dan Bahan Spesifikasi Offroad

Sebelum menerapkan cara pasang relay pada lampu roof mobil offroad agar aki tidak tekor, Anda perlu menyiapkan komponen berkualitas tinggi. Menggunakan komponen standar industri otomotif sangat disarankan agar tahan terhadap getaran dan cuaca ekstrem.

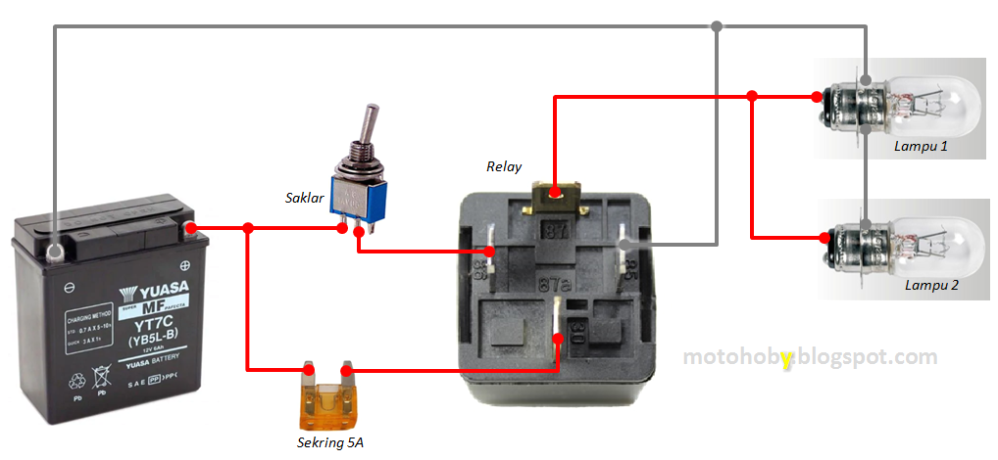

Memahami Diagram Pin pada Relay 4 Kaki

Sebagian besar instalasi lampu tambahan offroad menggunakan relay kaki empat. Masing-masing kaki memiliki nomor standar internasional yang menunjukkan fungsinya secara pasti.

           -----> (+) Positif Aki (Melalui Sekring)
           |
  ----
   |              |
 Ground        Saklar Kabin
   |
   -----> (+) Positif Lampu Roof

Fungsi Masing-Masing Pin Relay:

• Pin 30: Jalur masuk arus utama berdaya tinggi, terhubung langsung ke terminal positif (+) aki melalui sekring utama.
• Pin 87: Jalur keluar arus utama menuju ke terminal positif (+) pada lampu roof offroad.
• Pin 86: Jalur pemicu (trigger) yang menerima arus positif dari saklar di dalam kabin.
• Pin 85: Jalur masa atau ground untuk koil elektromagnetik di dalam relay, dihubungkan ke bodi mobil atau minus (-) aki.

Langkah demi Langkah Cara Pasang Relay pada Lampu Roof Mobil Offroad Agar Aki Tidak Tekor

Proses pengerjaan harus dilakukan secara teliti dengan memperhatikan keamanan sistem kelistrikan dasar. Pastikan kunci kontak mobil dalam posisi OFF dan lepaskan terminal negatif aki sebelum memulai pengerjaan.

Langkah 1: Mempersiapkan Jalur Kabel dan Penempatan Relay

Tentukan lokasi penempatan relay di dalam kompartemen mesin yang aman. Pilih posisi yang kering, jauh dari panas manifold mesin, dan terlindung dari cipratan air ekstrem saat melintasi rintangan air (water crossing).

Gunakan kabel ukuran AWG 12 atau AWG 14 untuk jalur arus beban utama dari aki menuju atap. Ukuran kabel yang tepat akan meminimalkan hambatan listrik sehingga arus mengalir sempurna tanpa membuang energi aki menjadi panas.

Langkah 2: Menghubungkan Arus Utama dari Aki ke Relay (Pin 30)

Sambungkan kabel dari terminal positif (+) aki ke kaki/pin nomor 30 pada relay. Wajib memasang rumah sekring (fuse holder) beserta sekring 30A di antara aki dan pin 30.

Posisikan sekring sejarak maksimal 10–15 cm dari terminal positif aki. Langkah ini sangat krusial untuk memutus aliran arus secara otomatis jika terjadi korsleting sebelum kabel mencapai relay.

Langkah 3: Menghubungkan Relay ke Lampu Roof (Pin 87)

Tarik kabel dari pin nomor 87 pada relay menuju ke bagian atap tempat lampu roof terpasang. Bungkus kabel menggunakan pelindung kabel (conduit tube) agar tidak terkelupas akibat gesekan dengan bodi mobil.

Hubungkan kabel dari pin 87 ini ke kabel positif (+) milik lampu roof offroad Anda. Pastikan sambungan terikat kuat dan dilapisi oleh heat shrink (selang bakar) agar kedap air.

Langkah 4: Memasang Jalur Saklar Kabin (Pin 86 dan 85)

Tarik kabel berukuran lebih kecil (AWG 18) dari dalam kabin menuju ruang mesin untuk dihubungkan ke pin 86 pada relay. Di dalam kabin, sambungkan kabel ini ke salah satu kaki saklar toggle.

Kaki saklar lainnya dapat dihubungkan ke sumber arus ACC (Aksesoris) atau lampu kota (parking light). Menghubungkan saklar ke arus ACC sangat efektif sebagai cara pasang relay pada lampu roof mobil offroad agar aki tidak tekor karena lampu otomatis mati saat mesin dihidupkan mati.

Untuk pin 85 pada relay, hubungkan kabel pendek ke sasis bodi mobil atau ke terminal negatif (-) aki sebagai jalur ground bagi sistem elektromagnetik relay.

Langkah 5: Memasang Jalur Massa (Ground) Lampu Roof

Lampu roof membutuhkan jalur masa atau ground yang sangat kuat untuk melengkapi sirkuit listrik. Hubungkan kabel negatif (-) dari lampu roof langsung ke sasis bodi terdekat di bagian atap atau pilar mobil.

Sebelum memasang terminal skun ground, kerok sedikit cat pada area sasis bodi yang akan ditempeli terminal. Cat bertindak sebagai isolator yang dapat menghambat aliran arus balik ke aki.

Langkah 6: Pengujian dan Inspeksi Akhir

Pasang kembali terminal negatif aki yang sebelumnya dilepas. Nyalakan kunci kontak ke posisi ACC, lalu tekan saklar lampu roof di dalam kabin.

Dengarkan suara klik halus dari ruang mesin yang menandakan relay bekerja menyambungkan arus. Gunakan Multitester (Voltmeter) untuk mengukur tegangan di terminal lampu saat menyala; pastikan tegangannya mendekati angka tegangan aki (sekitar 12,6V–13,8V saat mesin nyala).

Tips Pengelolaan Listrik Agar Aki Mobil Offroad Tetap Awet

Meskipun Anda telah menerapkan cara pasang relay pada lampu roof mobil offroad agar aki tidak tekor secara benar, manajemen penggunaan energi listrik tetap harus diperhatikan. Aktivitas offroad sering melibatkan penggunaan beban listrik lain seperti winch dan kulkas portabel.

Total Beban Kelistrikan Offroad:
Lampu Roof (LED)   : ~150 Watt (12.5 Ampere)
Winch (Saat Beban) : ~3000 Watt (250 Ampere)
Lampu Utama + ECU  : ~200 Watt (16.6 Ampere)
-----------------------------------------------
Kebutuhan Pasokan  : Sangat Tinggi (Butuh Manajemen Aki & Alternator)

1. Hanya Nyalakan Lampu Roof Saat Mesin Hidup

Jangan pernah menyalakan lampu roof dalam waktu lama saat mesin kendaraan mati. Alternator tidak dapat mengsisi ulang daya aki ketika mesin mati, sehingga aki akan habis total dalam hitungan jam.

2. Gunakan Lampu Berteknologi LED

Lampu berteknologi LED jauh lebih efisien dibandingkan lampu halogen konvensional. LED mampu menghasilkan pencahayaan Lumens yang lebih terang dengan konsumsi Watt dan Ampere yang jauh lebih rendah.

3. Pertimbangkan Memasang Dual Battery System

Jika mobil offroad Anda dilengkapi banyak aksesoris seperti winch, lampu tembak tambahan, dan sistem audio kabin, gunakan sistem aki ganda (dual battery). Sistem ini memisahkan aki starter mesin dengan aki suplai aksesoris menggunakan Isolator Battery.

4. Tingkatkan Kapasitas Alternator (Ampere)

Alternator standar pabrikan umumnya dirancang hanya untuk memenuhi kebutuhan kelistrikan bawaan mobil. Mengganti alternator ke kapasitas yang lebih besar (misalnya dari 60A ke 100A atau 120A) akan mempermudah pengisian aki saat semua lampu offroad dinyalakan.

Kesalahan Umum Saat Memasang Lampu Roof Offroad

Dalam prakteknya, banyak penggemar otomotif pemula melakukan kesalahan fatal yang berujung pada kerusakan kelistrikan. Berikut adalah kesalahan umum yang wajib Anda hindari:

• Ukuran Kabel Terlalu Kecil: Memakai kabel tipis menyebabkan arus terhambat, kabel menjadi panas, dan tegangan listrik drop sebelum sampai ke lampu.
• Titik Ground Kurang Bagus: Memasang kabel ground pada permukaan bodi yang terlapisi cat tebal atau berkarat.
• Mengabaikan Sekring (Fuse): Tidak menggunakan sekring utama pada pin 30 relay, yang sangat berbahaya jika terjadi gesekan kabel dengan sasis.
• Mengambil Arus Saklar dari Jalur Utama Lampu: Mengambil daya pemicu saklar langsung dari kabel daya lampu roof tanpa melewati relay terpisah.
• Penyambungan Kabel Tanpa Pelindung: Tidak memakai heat shrink atau conduit tube, sehingga sambungan rentan terkena air hujan dan lumpur.

Perbandingan: Memasang Lampu Roof Dengan Relay vs Tanpa Relay

Untuk memberikan gambaran yang lebih jelas, berikut adalah tabel perbandingan antara sistem instalasi kelistrikan yang menggunakan relay dengan yang tidak menggunakan relay.

Kesimpulan

Lampu atap tambahan merupakan investasi vital bagi pencinta offroad untuk menembus kegelapan medan liar. Namun, pemasangan yang asal-asalan dapat membahayakan sistem kelistrikan mobil dan membuat aki tekor di tengah hutan.

Menerapkan cara pasang relay pada lampu roof mobil offroad agar aki tidak tekor adalah langkah teknis terbaik untuk menjaga keamanan kendaraan. Dengan memanfaatkan relay 4 kaki, kabel berukuran tepat, sekring pengaman, serta koneksi ground yang kuat, aliran arus listrik berdaya besar dapat disalurkan secara efisien tanpa membebani sistem kelistrikan utama.

Selalu pastikan Anda menggunakan komponen berkualitas dan melakukan isolasi sambungan secara rapi agar sistem pencahayaan offroad Anda andal dalam segala kondisi cuaca dan medan perjalanan.
