Panduan Lengkap Cara Setting Camber Belakang pada Mobil dengan Suspensi Multilink

Kenyamanan dan kestabilan berkendara sangat dipengaruhi oleh geometri suspensi kendaraan. Salah satu parameter paling krusial dalam pengaturan suspensi adalah sudut camber, terutama pada bagian roda belakang.

Mobil modern berbahan dasar kenyamanan dan performa umumnya menggunakan sistem suspensi multilink. Sistem ini menawarkan fleksibilitas tinggi, namun membutuhkan pemahaman teknis yang tepat saat melakukan penyesuaian.

Artikel ini akan membahas secara mendalam tentang cara setting camber belakang pada mobil dengan suspensi multilink, mulai dari konsep dasar, langkah-langkah teknis, hingga kesalahan umum yang wajib dihindari.

Memahami Konsep Camber dan Suspensi Multilink

Sebelum masuk ke tahap penyetelan, penting untuk memahami dua komponen utama dalam pembahasan ini: sudut camber dan karakter dari suspensi multilink itu sendiri.

Apa Itu Sudut Camber?

Camber adalah sudut kemiringan roda jika dilihat dari bagian depan atau belakang kendaraan. Sudut ini diukur dalam satuan derajat dan dibagi menjadi tiga kategori utama:

Camber Negatif: Bagian atas roda miring ke arah dalam fender, sedangkan bagian bawah melebar ke luar.
Camber Positif: Bagian atas roda miring ke arah luar fender, sedangkan bagian bawah masuk ke dalam.
Camber Zero (Nol): Roda tegak lurus sempurna ($90^circ$) terhadap permukaan jalan.

Karakteristik Suspensi Multilink

Suspensi multilink adalah jenis suspensi independen yang menggunakan tiga atau lebih lengan kontrol (control arm) untuk menghubungkan sasis dengan hub roda. Desain ini memungkinkan produsen mobil mengontrol pergerakan roda secara presisi pada berbagai kondisi jalan.

Keunggulan utama dari suspensi multilink terletak pada kemampuannya menjaga tapak ban tetap optimal saat mobil berbelok atau melewati lekukan jalan. Namun, karena banyaknya sambungan (linkage), perubahan pada satu parameter dapat memengaruhi sudut geometri lainnya.

Mengapa Setting Camber Belakang Sangat Penting?

Pengaturan camber pada roda belakang sering kali terabaikan dibandingkan roda depan. Padahal, posisi roda belakang sangat menentukan stabilitas garis lurus dan respon manuver kendaraan.

Penerapan cara setting camber belakang pada mobil dengan suspensi multilink yang benar memberikan beberapa manfaat langsung:

Mengoptimalkan Cengkeraman Ban saat Beredar: Camber negatif yang tepat meningkatkan area kontak ban luar saat mobil mengalami kemiringan bodi (body roll) di tikungan.
Mencegah Keausan Ban Tidak Merata: Sudut camber yang terlalu ekstrem akan menyebabkan permukaan dalam atau luar ban tergerus lebih cepat.
Menjaga Stabilitas Kecepatan Tinggi: Penyetelan sudut belakang yang seimbang mencegah gejala lepas kendali atau oversteer yang tidak terprediksi.

Persiapan dan Peralatan yang Dibutuhkan

Melakukan penyetelan camber membutuhkan ketelitian tinggi. Pengukuran yang tidak akurat dapat memperburuk kualitas kendali kendaraan Anda.

Berikut adalah beberapa peralatan dasar yang diperlukan sebelum memulai proses penyetelan:

Peralatan Pengukuran: Mesin spooring 3D digital, atau camber gauge kompas/digital manual untuk pengukuran mandiri.
Kunci Pas dan Kunci Ring: Disesuaikan dengan ukuran baut lengan suspensi (umumnya ukuran 17 mm, 19 mm, atau 21 mm).
Kunci Momen (Torque Wrench): Diperlukan untuk mengencangkan baut sesuai spesifikasi pabrikan.
Dongkrak dan Jack Stand: Untuk mengangkat dan menopang kendaraan dengan aman selama proses inspeksi.
Baut Eksentrik atau Adjustable Camber Arm: Komponen pendukung jika suspensi bawaan tidak memiliki rentang penyetelan yang cukup.

Panduan Langkah demi Langkah Cara Setting Camber Belakang pada Mobil dengan Suspensi Multilink

Proses penyetelan sudut camber belakang pada suspensi tipe multilink memerlukan pendekatan sistematis. Pastikan mobil terparkir di permukaan yang benar-benar rata sebelum memulai pengukuran.

1. Inspeksi Awal Kondisi Suspensi

Sebelum mengubah sudut, periksa seluruh komponen kaki-kaki belakang terlebih dahulu. Pastikan bushing karet, ball joint, dan link stabilizer tidak mengalami kehausan atau kerusakan.

Bushing yang rusak akan membuat roda bergerak (play), sehingga pengukuran camber menjadi tidak akurat dan konsisten. Pastikan juga tekanan angin pada keempat ban sesuai dengan standar pabrikan.

2. Mengukur Sudut Baseline (Awal)

Pasang alat ukur camber gauge pada velg roda belakang, atau posisikan mobil di atas panggung mesin spooring. Catat angka derajat camber awal sebagai acuan.

Jarak ketinggian kendaraan (ride height) juga harus dicatat. Jika mobil menggunakan coilovers atau per celper, perubahan ketinggian secara langsung akan merubah sudut camber secara alami.

3. Mengatur Sudut Melalui Baut Eksentrik Bawaan

Sebagian besar mobil dengan suspensi multilink dilengkapi dengan baut eksentrik (eccentric bolt) pada lower control arm atau upper control arm.

Langkah-langkah penyetelan baut eksentrik:

Kendurkan mur pengunci pada baut eksentrik secukupnya (jangan sampai terlepas).
Putar baut eksentrik searah atau berlawanan jarum jam menggunakan kunci ring.
Perhatikan perubahan angka pada camber gauge atau layar monitor spooring.
Putar hingga mencapai sudut camber yang diinginkan (misalnya $-1.2^circ$).
Kencangkan kembali mur pengunci sesuai spesifikasi torsi pabrikan.

4. Menggunakan Adjustable Camber Arm (Jika Diperlukan)

Jika mobil telah diceperkan secara ekstrem, baut eksentrik bawaan biasanya tidak memiliki jangkauan (range) yang cukup untuk mengoreksi camber. Pada kondisi ini, Anda perlu mengganti upper arm standar dengan adjustable camber kit.

Penerapan cara setting camber belakang pada mobil dengan suspensi multilink menggunakan camber kit:

Kendurkan mur pengunci (jam nut) pada batang camber arm.
Putar badan ulir camber arm untuk memperpanjang atau memendekkan lengan tersebut.
Memanjangkan upper arm akan mendorong bagian atas roda ke luar (camber menjadi lebih positif).
Memendekkan upper arm akan menarik bagian atas roda ke dalam (camber menjadi lebih negatif).
Setelah sudut tercapai, kencangkan jam nut dengan kuat agar posisi ulir tidak bergeser saat menerima beban jalan.

5. Penyesuaian Sudut Toe (Toe Adjustment)

Salah satu sifat penting dari suspensi multilink adalah sifat interkoneksi antar komponennya. Ketika Anda mengubah sudut camber, sudut toe (arah lurus roda) dipastikan ikut bergeser.

Oleh karena itu, selalu lanjutkan dengan penyetelan toe-in atau toe-out setelah penyetelan camber selesai. Sudut toe belakang yang salah dapat menyebabkan mobil "menarik" ke satu sisi atau terasa melayang di jalan lurus.

Perbandingan Sudut Camber: Pengaruh terhadap Performa dan Ban

Setiap sudut camber memiliki kelebihan dan kekurangan tersendiri sesuai dengan peruntukan penggunaan mobil.

Jenis Pengaturan	Rentang Sudut (Derajat)	Kelebihan	Kekurangan	Peruntukan Utama
Camber Standar	$0^circ$ hingga $-1.0^circ$	Keausan ban merata, konsumsi BBM optimal.	Cengkeraman tikungan sedang.	Harian (Commuter)
Camber Moderat	$-1.2^circ$ hingga $-2.0^circ$	Stabilitas tikungan meningkat, pengereman stabil.	Keausan sisi dalam sedikit lebih cepat.	Harian & Street Performance
Camber Ekstrem	Di atas $-2.5^circ$	Cengkeraman maksimal saat cornering keras.	Ban dalam cepat habis, area kontak jalan lurus berkurang.	Track Day & Modifikasi Fitment

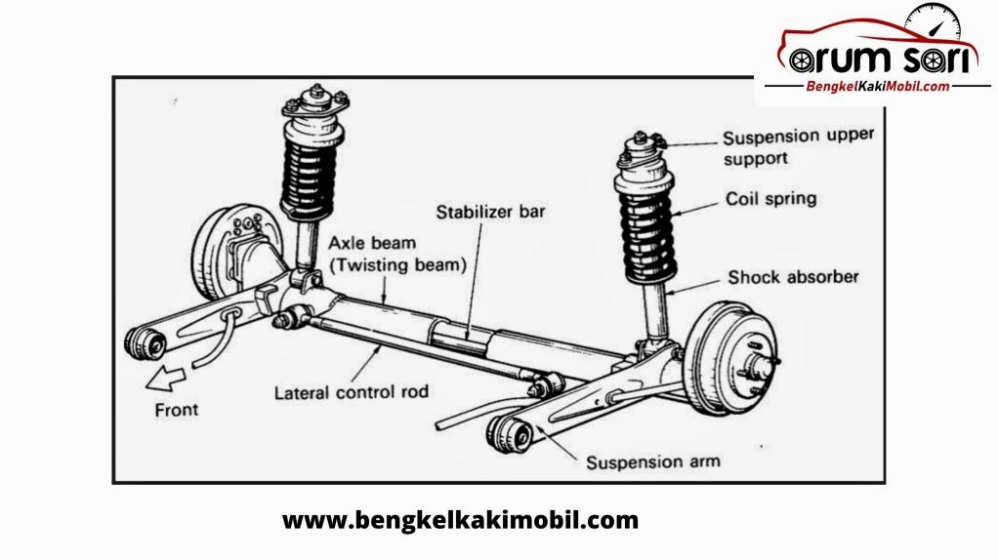

Multilink vs Torsion Beam dalam Penyetelan Camber

Sangat penting untuk membedakan fleksibilitas pengaturan antara suspensi multilink dan jenis suspensi belakang lainnya seperti torsion beam.


                 │                                        │
    ┌────────────┴────────────┐              ┌────────────┴────────────┐
    ▼                         ▼              ▼                         ▼
Independen               Mudah Diatur    Semi-Independen         Sangat Terbatas
(Per roda terpisah)   (Baut eksentrik/   (Satu batang kaku)     (Perlu shim/
                       Camber kit)                               modifikasi)

Pada suspensi torsion beam, penyetelan camber hampir tidak dapat dilakukan tanpa bantuan shim khusus atau pemotongan struktur teknis. Sebaliknya, cara setting camber belakang pada mobil dengan suspensi multilink jauh lebih praktis karena fleksibilitas struktur lengan kontrolnya.

Kesalahan Umum Saat Melakukan Setting Camber Belakang

Banyak pemilik kendaraan atau teknisi pemula melakukan kesalahan teknis saat mengatur camber belakang. Kesalahan ini dapat berdampak negatif pada kenyamanan berkendara dan usia pakai komponen.

Berikut adalah beberapa kesalahan yang sering terjadi:

Mengabaikan Sudut Toe: Mengatur camber tanpa menyelaraskan toe adalah kesalahan paling umum. Sudut toe yang salah jauh lebih cepat merusak ban dibandingkan sudut camber yang sedikit miring.
Mengencangkan Baut Tanpa Beban Normal: Pengencangan mur bushing sebaiknya dilakukan saat suspensi berada dalam posisi memikul beban bodi (load-bearing position), bukan saat terangkat bebas di dongkrak. Mengencangkan saat terangkat dapat membuat bushing terpelintir dan cepat robek.
Menggunakan Derajat Terlalu Ekstrem untuk Harian: Meniru setelan mobil balap untuk penggunaan harian hanya akan membuat ban aus di sisi dalam dalam hitungan ribu kilometer saja.
Tidak Memeriksa Ketinggian Mobil Terlebih Dahulu: Mengatur camber sebelum menentukan ketinggian akhir coilover adalah hal yang sia-sia, karena camber akan berubah otomatis saat ketinggian mobil diubah.

Tips Merawat Geometri Suspensi Belakang

Agar pengaturan camber belakang yang telah Anda lakukan tetap presisi dalam jangka panjang, terapkan tips perawatan berikut:

Lakukan Spooring Secara Berkala: Lakukan pengecekan spooring setiap 10.000 km atau setelah kendaraan menghantam lubang jalan yang keras.
Gunakan Komponen Aftermarket Berkualitas: Jika menggunakan adjustable camber arm, pastikan memilih produk bersertifikasi dengan material ulir dan ball joint yang kuat.
Periksa Kondisi Bushing Karet: Karet bushing yang retak atau getas harus segera diganti karena akan mengubah sudut camber secara dinamis saat mobil bergerak.

Kesimpulan

Memahami cara setting camber belakang pada mobil dengan suspensi multilink adalah langkah penting untuk memaksimalkan performa dan keamanan kendaraan Anda. Suspensi multilink menyajikan keunggulan teknis berupa pengaturan yang presisi, namun menuntut ketelitian berlebih agar seluruh sudut geometri berada dalam batas aman.

Secara garis besar, pastikan Anda menentukan sudut yang sesuai dengan kebutuhan operasional—baik untuk penggunaan harian maupun performa tinggi. Jangan lupa untuk selalu mengoreksi sudut toe setiap kali melakukan penyesuaian camber.

Penyetelan yang tepat tidak hanya memberikan pengalaman berkendara yang stabil dan presisi, tetapi juga menghemat biaya perawatan dengan mencegah keausan ban yang tidak merata.
