Panduan Lengkap Biaya Pasang HUD Head Up Display Aftermarket pada Dash Mobil

Penggunaan teknologi Head-Up Display (HUD) pada kendaraan roda empat kini bukan lagi monopoli mobil mewah kelas atas. Pemilik kendaraan harian maupun kustom dapat menikmati fitur futuristik ini melalui beragam perangkat lunak dan keras yang dijual di pasaran.

Mengetahui estimasi biaya pasang hud head up display aftermarket pada dash mobil sangat penting sebelum Anda memutuskan untuk melakukan modifikasi. Langkah ini akan membantu Anda mengalokasikan anggaran dengan tepat, baik untuk membeli unit maupun menyewa jasa teknisi profesional.

Artikel ini akan mengupas secara mendalam mengenai proyeksi biaya, mekanisme kerja, variasi produk, hingga tips pemasangan HUD aftermarket agar dasbor mobil Anda tetap rapi dan berfungsi optimal.

Mengenal HUD (Head-Up Display) Aftermarket untuk Mobil

Head-Up Display (HUD) merupakan teknologi panel instrumen yang memproyeksikan data berkendara langsung ke kaca depan atau layar reflektor khusus. Teknologi ini awalnya dikembangkan untuk pesawat tempur agar pilot dapat melihat data navigasi tanpa beralih pandang.

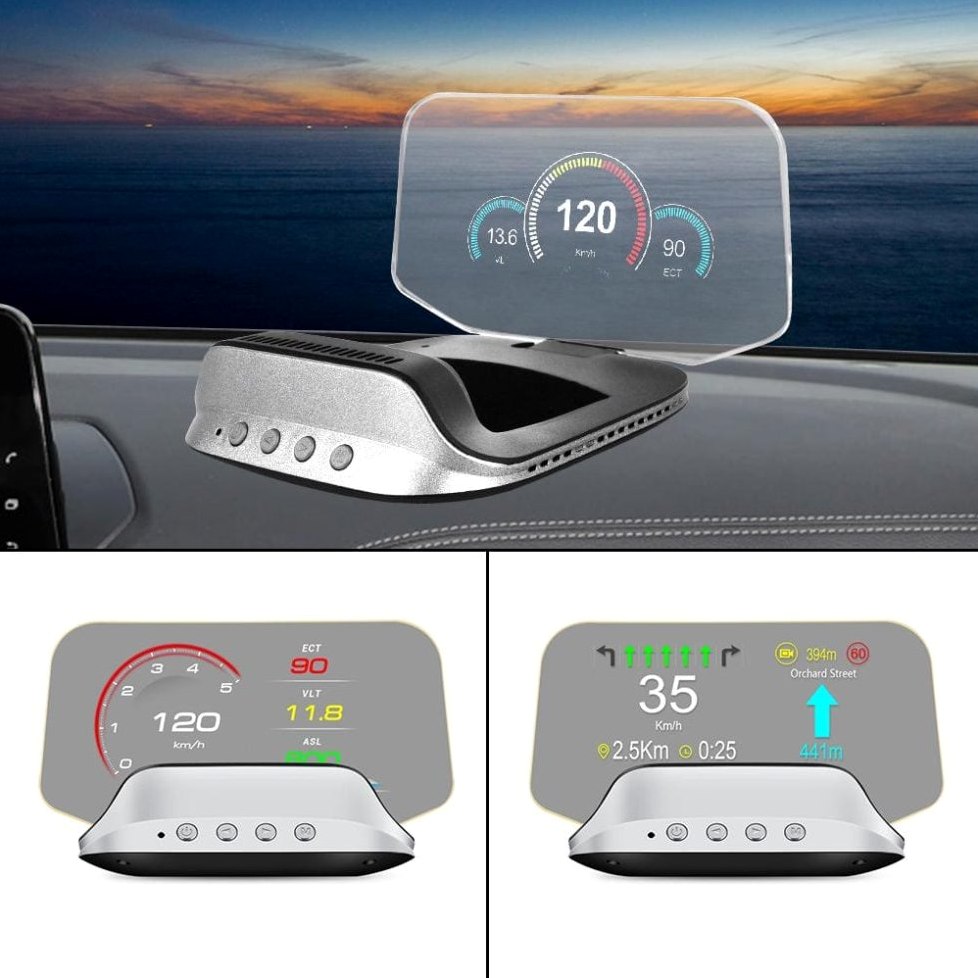

(Ilustrasi visual posisi HUD pada dasbor mobil)

Apa Itu Head-Up Display Aftermarket?

HUD aftermarket adalah unit layar sekunder independen yang dipasang di atas dasbor (dash) kendaraan. Perangkat ini dirancang agar kompatibel dengan berbagai merek dan tahun pembuatan mobil.

Berbeda dengan HUD bawaan pabrik (OEM) yang terintegrasi secara permanen di dalam sistem dasbor, unit aftermarket menawarkan fleksibilitas tinggi. Perangkat ini dapat dipasang, dipindahkan, atau diganti dengan mudah sesuai kebutuhan pengguna.

Mengapa Banyak Pemilik Mobil Memilih Unit Aftermarket?

Alasan utama pemilihan unit aftermarket adalah faktor efisiensi biaya dan kemudahan instalasi. Mobil dengan fitur HUD bawaan pabrik biasanya dijual pada varian tertinggi dengan selisih harga puluhan juta rupiah.

Dengan memanfaatkan unit aftermarket, Anda dapat menikmati fitur keselamatan dan estetika serupa dengan investasi yang jauh lebih terjangkau. Selain itu, pilihan fitur pada pasar aftermarket sangat beragam, mulai dari penunjuk kecepatan sederhana hingga tampilan informasi telemetri mesin yang kompleks.

Cara Kerja dan Jenis HUD Aftermarket

Memahami jenis perangkat yang akan dibeli membantu Anda memperkirakan kecocokannya dengan sistem kelistrikan kendaraan. Secara umum, HUD aftermarket terbagi berdasarkan cara mengambil data dan metode proyeksi fisiknya.

                    +-----------------------+
                    | Jenis HUD Aftermarket |
                    +-----------+-----------+
                                |
        +-----------------------+-----------------------+
        |                                               |
+-------v-------+                               +-------v-------+
|  Tipe Koneksi |                               | Tipe Tampilan |
+-------+-------+                               +-------+-------+
        |                                               |
        +---> OBD2 (Data ECU)                           +---> Windshield Projection
        |                                               |
        +---> GPS (Satelit)                             +---> Dedicated Combiner Screen

1. Berdasarkan Tipe Koneksi Data

• Sistem OBD2 (On-Board Diagnostics II): Perangkat dihubungkan langsung ke port OBD2 mobil, yang biasanya terletak di bawah kemudi. HUD jenis ini membaca data langsung dari Engine Control Unit (ECU), seperti kecepatan riil, RPM mesin, suhu air pendingin (coolant), dan voltase baterai.
• Sistem GPS: Perangkat bekerja secara independen dengan mengandalkan sinyal satelit. HUD tipe ini hanya membutuhkan daya listrik dari cigarette lighter atau port USB. Informasi yang ditampilkan terbatas pada kecepatan berbasis koordinat, arah mata angin, dan waktu.
• Sistem Dual Mode (OBD2 + GPS): Perangkat menggabungkan kedua teknologi di atas. Jika protokol OBD2 mobil tidak cocok, unit akan secara otomatis beralih ke mode GPS.

2. Berdasarkan Tipe Proyeksi Visual

• Windshield Projection (Refleksi Kaca Depan): Angka dan ikon diproyeksikan langsung ke bagian dalam kaca depan mobil. Tipe ini memerlukan stiker film pemantul agar tampilan tidak berbayang (ghosting).
• Dedicated Combiner Screen (Layar Reflektor Terintegrasi): Unit sudah dilengkapi dengan layar mika atau kaca transparan kecil di atas perangkat. Cahaya diproyeksikan ke layar bawaan tersebut, sehingga hasil pantulan jauh lebih fokus dan bebas dari masalah ghosting.

Rincian Biaya Pasang HUD Head Up Display Aftermarket pada Dash Mobil

Komponen anggaran untuk pengadaan HUD terbagi menjadi dua bagian utama, yaitu harga unit perangkat dan biaya jasa instalasi kelistrikan.

Besaran biaya pasang hud head up display aftermarket pada dash mobil sangat bervariasi tergantung pada kompleksitas jalur kabel yang diinginkan serta tingkat kesulitan pembongkaran panel dasbor.

1. Harga Unit Perangkat HUD Aftermarket

Di pasaran otomotif Indonesia, unit HUD terbagi dalam tiga tingkatan kategori harga:

• Kelas Entry-Level (Rp 150.000 – Rp 350.000): Menampilkan fungsi dasar seperti kecepatan (GPS/OBD2) dan voltase aki. Proyeksi sederhana, biasanya belum dilengkapi layar reflektor bawaan.
• Kelas Mid-Range (Rp 400.000 – Rp 950.000): Memiliki layar reflektor terintegrasi (combiner screen), sensor cahaya otomatis (auto-brightness), indikator alarm suhu, dan kompatibilitas sistem OBD2 yang lebih stabil.
• Kelas High-End / Multi-Function (Rp 1.000.000 – Rp 2.500.000+): Dilengkapi tampilan berwarna resolusi tinggi, fitur navigasi terintegrasi aplikasi ponsel (seperti Mapbox atau Google Maps), bacaan data ECU lengkap, hingga fungsi scan & clear DTC fault code.

2. Estimasi Jasa Pemasangan di Bengkel Variasi

Jika Anda tidak melakukan pemasangan sendiri, terdapat tiga metode instalasi yang ditawarkan oleh installer atau bengkel variasi mobil:

• Instalasi Plug and Play Standard (Rp 50.000 – Rp 100.000): Kabel dicolok ke port OBD2 atau soket lighter, kemudian diselipkan secara sederhana di sela-sela pilar A atau karet pintu.
• Instalasi Hidden Wiring / Hardwire Kit (Rp 150.000 – Rp 300.000): Kabel ditarik masuk ke balik dasbor melalui fuse tap (kotak sekring). Metode ini menyembunyikan seluruh jalur kabel sehingga tampilan dasbor terlihat sangat rapi layaknya standar pabrikan.
• Instalasi Custom Dash Mount (Rp 300.000 – Rp 600.000+): Dilakukan pembuatan dudukan khusus pada dasbor atau pelapisan ulang panel untuk menanamkan unit HUD secara permanen.

Tabel Ringkasan Estimasi Biaya

Rincian kalkulasi di atas menunjukkan bahwa besaran biaya pasang hud head up display aftermarket pada dash mobil dapat disesuaikan dengan alokasi dana dan spesifikasi kendaraan yang Anda miliki.

Kelebihan dan Kekurangan Menggunakan HUD Aftermarket

Sebelum memutuskan untuk mengeluarkan dana, ada baiknya menimbang keuntungan dan keterbatasan dari penggunaan unit purnajual ini.

Kelebihan

• Meningkatkan Fokus Berkendara: Pengemudi dapat memantau laju kecepatan tanpa perlu menundukkan kepala ke arah instrument cluster utama.
• Peringatan Dini Kerusakan Mesin: Tipe OBD2 memberikan sinyal suara jika temperatur air pendingin melebihi batas aman atau voltase aki melemah.
• Estetika Kabin Modern: Memberikan nuansa interior yang lebih canggih dan futuristik.
• Pemasangan Non-Destruktif: Sebagian besar unit dapat dilepas kembali tanpa merusak konstruksi asli dasbor mobil.

Kekurangan

• Potensi Silau di Malam Hari: Unit kelas bawah tanpa sensor cahaya otomatis dapat menyilaukan mata pengemudi saat kondisi gelap.
• Gejala Bayangan (Ghosting): Proyeksi langsung ke kaca depan tanpa stiker pemantul khusus sering kali menghasilkan bayangan ganda akibat ketebalan lapisan kaca.
• Masalah Kompatibilitas OBD2: Beberapa mobil produksi lama (di bawah tahun 2008) atau merek tertentu memiliki protokol ECU yang tidak terbaca oleh HUD murah.

Pasang Sendiri (DIY) vs Bengkel Variasi: Mana yang Lebih Efektif?

Melakukan pemasangan secara mandiri (Do-It-Yourself) tentu dapat menekan pengeluaran. Namun, ada konsekuensi teknis yang perlu dipertimbangkan.

                  +-----------------------------------+
                  |   Metode Pemasangan HUD Mobil     |
                  +-----------------+-----------------+
                                    |
          +-------------------------+-------------------------+
          |                                                   |
+---------v---------+                               +---------v---------+
|   Pasang Sendiri  |                               | Bengkel Variasi   |
|       (DIY)       |                               |   (Profesional)   |
+---------+---------+                               +---------+---------+
          |                                                   |
          +---> Bebas Biaya Jasa                              +---> Hasil Lebih Rapi
          +---> Risiko Kabel Terlihat                         +---> Aman Jalur Kelistrikan
          +---> Risiko Salah Sekring                          +---> Garansi Pemasangan

Opsi Pasang Sendiri (DIY)

Pemasangan DIY sangat cocok jika Anda memilih mode plug and play menggunakan port OBD2 atau soket lighter. Anda cukup menempelkan mat anti-selip di atas dasbor, menata posisi unit, dan mencolokkan kabel.

Namun, kendala kerap muncul saat Anda ingin menyembunyikan kabel di dalam panel pilar A. Jika membuka klip pilar secara paksa tanpa alat trim removal tool, Anda berisiko mematahkan pengunci plastik atau bahkan merusak sistem curtain airbag (jika mobil dilengkapi kantong udara samping).

Opsi Jasa Bengkel Variasi

Menyerahkan pekerjaan ke teknisi profesional memastikan jalur kabel terpasang rapi di balik panel interior. Penggunaan fuse tap juga menjaga kerapian kotak sekring tanpa perlu mengupas kabel asli kendaraan.

Meskipun harus mengeluarkan modal tambahan untuk jasa, opsi ini meminimalkan risiko korsleting listrik dan menjaga tampilan interior tetap rapi. Secara keseluruhan, memperhitungkan biaya pasang hud head up display aftermarket pada dash mobil melalui jasa bengkel sering kali bernilai sepadan dengan hasil akhirnya.

Tips Memilih HUD Aftermarket yang Sesuai dengan Mobil Anda

Agar tidak salah memilih unit yang berujung pada pemborosan biaya, perhatikan kriteria teknis berikut sebelum membeli:

• Periksa Kompatibilitas Port OBD2: Pastikan mobil Anda mendukung standar OBD2/EOBD. Jika Anda memiliki mobil bermesin diesel lama atau mobil rakitan di bawah tahun 2006, disarankan memilih HUD tipe GPS.
• Pilih Tipe Combiner Screen: Untuk menghindari kerumitan menempelkan kaca film pemantul di kaca depan, pilihlah unit yang sudah dilengkapi layar reflektor mika (dedicated combiner).
• Fitur Sensor Cahaya (Auto-Brightness): Fitur ini sangat vital. Sensor akan menurunkan tingkat kecerahan LED secara otomatis saat malam hari agar tidak menyilaukan dan menaikkan tingkat kecerahan saat siang hari agar tetap terbaca di bawah terik matahari.
• Perhatikan Dimensi Unit: Sesuaikan ukuran perangkat dengan kontur dasbor Anda. Unit yang terlalu besar dapat menghalangi pandangan ke jalan atau mengganggu aliran udara dari kisi-kisi AC.

Kesalahan Umum Saat Memasang HUD pada Dasbor Mobil

Banyak pemilik kendaraan melakukan kesalahan kecil yang berdampak pada kenyamanan berkendara maupun keawetan perangkat. Berikut adalah beberapa hal yang wajib dihindari:

1. Memosisikan Layar Tepat di Garis Pandang Utama

HUD dirancang untuk mengurangi distraksi, bukan menghalangi pandangan. Menempatkan unit tepat sejajar dengan garis mata ke jalan justru dapat menutupi objek di depan kendaraan. Posisi terbaik adalah sedikit di bawah garis pandang atau di sudut dasbor sebelah kanan pengemudi.

2. Mengabaikan Konsumsi Daya saat Mobil Mati

Beberapa unit HUD OBD2 berkualitas rendah tidak memiliki fitur auto-sleep yang sempurna. Perangkat terus menyedot arus listrik dari aki meskipun mesin mobil telah dimatikan, yang berpotensi membuat aki soak dalam beberapa hari.

3. Mengupas Kabel Asli Mobil

Saat melakukan penyambungan daya permanen, hindari mengupas kabel jalur utama kendaraan karena dapat menggugurkan garansi kelistrikan pabrikan. Gunakan selalu perangkat tambahan berupa fuse tap adapter.

Langkah-Langkah Pemasangan Dasar (Gambaran Umum)

Bagi Anda yang ingin memahami alur kerja teknis pemasangan HUD dengan metode hidden wiring, berikut adalah gambaran ringkas langkah-langkahnya:

1. Pembersihan Area Dasbor: Bersihkan permukaan dasbor dari debu dan pengilap sintetis menggunakan alkohol agar perekat anti-selip dapat menempel sempurna.
2. Penentuan Posisi Unit: Letakkan HUD di atas dasbor dan nyalakan perangkat untuk memastikan refleksi visual berada pada sudut pandang yang nyaman bagi pengemudi.
3. Pemasangan Stiker Reflektor (Jika Diperlukan): Jika menggunakan tipe windshield projection, semprotkan sedikit air sabun pada bagian dalam kaca depan, lalu tempelkan stiker film khusus tegak lurus dengan lensa proyeksi.
4. Penataan Jalur Kabel: Selipkan kabel daya ke dalam celah antara dasbor dan pilar A menggunakan alat trim removal.
5. Pengoperasian Daya: Hubungkan kabel ke port OBD2 atau sambungkan ke kotak sekring (fuse box) menggunakan fuse tap pada jalur ACC (Accessory).
6. Pengujian dan Kalibrasi: Nyalakan mesin mobil, periksa apakah bacaan kecepatan pada HUD sudah sesuai dengan jarum spedometer standar. Lakukan kalibrasi parameter melalui menu pengaturan HUD jika terdapat selisih angka.

Kesimpulan

Menambahkan perangkat purnajual ini merupakan langkah praktis untuk meningkatkan fungsionalitas serta estetika kabin kendaraan Anda. Secara umum, total biaya pasang hud head up display aftermarket pada dash mobil berkisar antara Rp 200.000 hingga Rp 3.000.000, tergantung pada kelas fitur perangkat dan metode instalasi yang dipilih.

Untuk penggunaan harian dengan anggaran terbatas, HUD tipe GPS atau OBD2 plug-and-play tingkat menengah sudah lebih dari cukup. Namun, jika Anda mengutamakan kerapian tingkat tinggi tanpa ada kabel yang terlihat, mengalokasikan anggaran tambahan untuk jasa pengerjaan hidden wiring di bengkel profesional adalah keputusan yang sangat direkomendasikan.
