Panduan Teknis: Cara Pasang Harness Belt 4 Point Sesuai Standar Safety Balap

Keselamatan merupakan prioritas utama dalam dunia balap mobil maupun kegiatan track day. Penggunaan sabuk pengaman standar pabrikan tiga titik sering kali tidak mampu menahan tubuh pengemudi secara optimal saat terjadi benturan keras atau manuver dalam kecepatan tinggi. Oleh karena itu, penggunaan sabuk pengaman balap (harness belt) menjadi kebutuhan mutlak bagi para penggemar otomotif.

Meskipun terlihat sederhana, proses instalasi sabuk pengaman balap membutuhkan ketelitian teknis yang tinggi. Memahami cara pasang harness belt 4 point sesuai standar safety balap sangat penting agar perangkat keselamatan ini dapat berfungsi secara maksimal dalam melindungi nyawa pengemudi.

Artikel ini akan mengulas secara mendalam mengenai panduan teknis, geometri instalasi, spesifikasi komponen, hingga kesalahan umum yang wajib dihindari saat memasang harness belt 4 titik pada kendaraan Anda.

Mengenal Harness Belt 4 Point dan Standar Keselamatan Balap

Sebelum masuk ke tahap teknis instalasi, Anda perlu memahami karakteristik dasar dari sabuk pengaman balap 4 titik ini. Perangkat ini dirancang untuk mendistribusikan gaya benturan ke area tubuh yang lebih kuat, seperti panggul dan bahu.

Apa Itu Harness Belt 4 Point?

Harness belt 4 point adalah sistem penahan tubuh yang terdiri dari empat tali utama. Dua tali berfungsi sebagai sabuk bahu (shoulder straps) dan dua tali lainnya berfungsi sebagai sabuk pangkuan (lap straps).

Seluruh tali tersebut bertemu pada satu titik kunci yang disebut center buckle atau rotary buckle. Sistem pengunci ini dirancang agar dapat dilepas dengan cepat (quick release) dalam situasi darurat.

Berbeda dengan sabuk standar, harness menjaga posisi tubuh pengemudi tetap menempel erat pada bucket seat. Hal ini mengurangi pergerakan tubuh yang tidak perlu saat kendaraan melibas tikungan tajam.

Mengapa Harus Mengikuti Standar Safety Balap?

Pemasangan sabuk pengaman yang asal-asalan justru berpotensi menimbulkan cedera fatal saat terjadi kecelakaan. Badan regulator balap internasional seperti FIA (Fédération Internationale de l’Automobile) telah menetapkan parameter ketat terkait sudut pemasangan dan kekuatan titik tumpu.

Jika sudut pemasangan sabuk bahu terlalu curam ke bawah, gaya benturan dapat menyebabkan kompresi pada tulang belakang (spinal compression). Oleh sebab itu, menerapkan cara pasang harness belt 4 point sesuai standar safety balap bukan sekadar formalidad regulasi, melainkan prinsip dasar keselamatan jiwa.

Komponen dan Persiapan Sebelum Pemasangan

Proses instalasi yang aman dimulai dengan persiapan alat dan pemahaman terhadap komponen yang digunakan. Pastikan seluruh material memenuhi spesifikasi teknis otomotif yang direkomendasikan.

Equipment dan Hardware yang Dibutuhkan

Untuk memasang harness belt 4 titik secara benar, Anda membutuhkan beberapa komponen keras (hardware) khusus balap:

• Eye Bolts (Baut Mata): Baut khusus bertelinga lingkaran dengan ulir standar internasional 7/16-20 UNF.
• Stress Plates / Backing Plates: Plat besi penguat berukuran minimal 60×60 mm dengan ketebalan minimal 3 mm.
• Snap-hooks / Carabiner Harness: Klip penyambung antara tali harness dan eye bolt.
• Harness Bar / Roll Cage: Batang besi melintang yang terpasang kokoh pada pilar mobil atau struktur roll cage.
• Kunci Pas / Ring: Alat mekanik untuk mengencangkan baut sesuai spesifikasi torsi.

Persyaratan Area Titik Tumpu (Mounting Points)

Titik tumpu adalah pondasi utama dari sistem keselamatan harness belt. Jangan pernah menyambungkan harness pada plat besi tipis tanpa penguat tambahan.

Struktur sasis tempat eye bolt dipasang harus memiliki kekuatan struktural yang tinggi. Jika dipasang pada area lantai mobil (floor pan), penggunaan stress plate di bagian bawah lantai hukumnya wajib untuk mencegah baut terlepas saat menerima beban tarikan ekstrem.

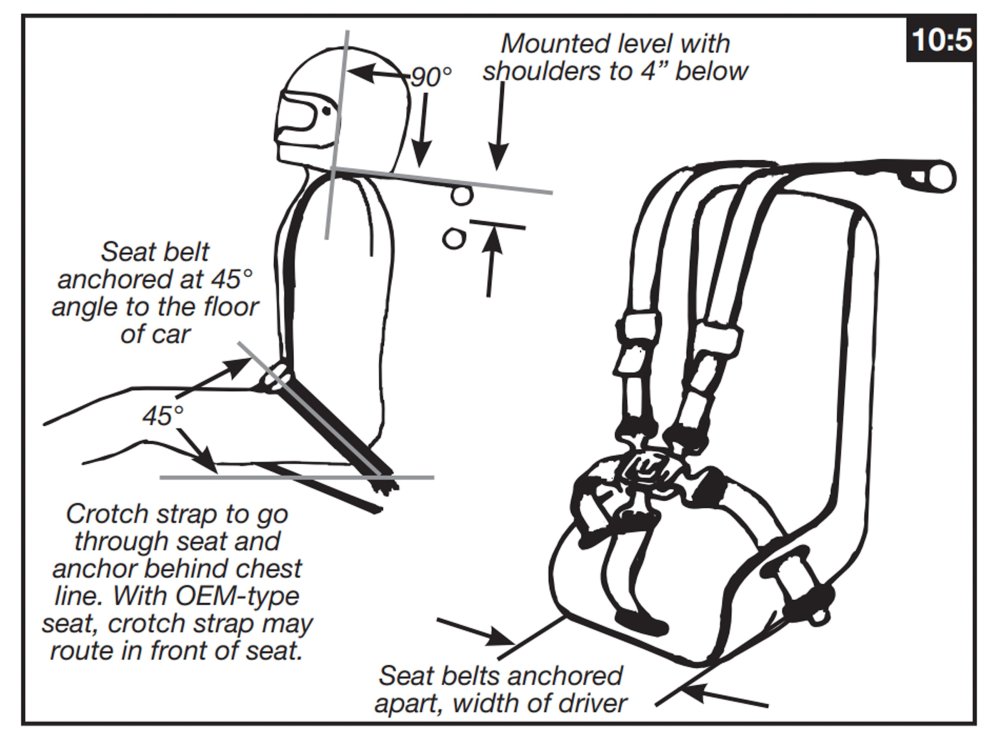

Geometri dan Sudut Pemasangan yang Sesuai Standar FIA

Faktor paling kritis dalam penerapan cara pasang harness belt 4 point sesuai standar safety balap adalah kalkulasi sudut instalasi. Kesalahan sudut beberapa derajat saja dapat merusak fungsi perlindungan dari harness.



         Harness Bar / Roll Cage

                   ( 0° hingga -20° )
   ===========================



1. Sudut Sabuk Bahu (Shoulder Straps)

Sabuk bahu harus ditarik ke belakang melewati sandaran bucket seat menuju harness bar atau titik tumpu di bagian belakang. Sudut kemiringan tali dari bahu pengemudi menuju titik tumpu belakang harus berada pada rentang 0° hingga -20° terhadap garis horizontal.

Sangat dilarang memasang titik tumpu sabuk bahu secara tegak lurus ke lantai tepat di belakang kursi. Posisi tersebut akan menekan pundak ke bawah saat terjadi tabrakan dan merusak tulang belakang.

2. Sudut Sabuk Pangkuan (Lap Straps)

Sabuk pangkuan bertugas menahan panggul agar tidak bergeser maju saat pengereman mendadak atau benturan. Sudut ideal untuk sabuk pangkuan adalah antara 45° hingga 70° relatif terhadap garis horizontal.

Posisi lap belt harus melewati tulang panggul (pelvic bone), bukan melingkari area perut. Penempatan pada area perut dapat menyebabkan cedera organ dalam saat terjadi benturan keras.

Panduan Langkah Demi Langkah Cara Pasang Harness Belt 4 Point Sesuai Standar Safety Balap

Berikut adalah langkah-langkah sistematis dalam melakukan instalasi harness belt 4 titik yang aman dan teruji secara teknis.

Langkah 1: Evaluasi Kursi (Seat) dan Posisi Duduk

Sebelum mengencangkan baut apa pun, pastikan mobil Anda telah menggunakan kursi balap (bucket seat) yang memiliki lubang jalur sabuk (harness slots). Dilarang keras menggunakan harness belt 4 titik pada kursi standar pabrikan tanpa lubang sabuk.

Atur posisi duduk pengemudi hingga menemukan posisi mengemudi yang paling ideal dan ergonomis. Tandai jalur tali harness dari bahu dan pinggang menuju titik tumpu yang direncanakan.

Langkah 2: Pemasangan Titik Tumpu Sabuk Bahu (Shoulder Straps)

Terdapat dua metode utama untuk memasang sabuk bahu sesuai standar keselamatan:

1. Metode Wrap-Around (Melilit pada Harness Bar/Roll Cage):
   Tali sabuk dililitkan langsung pada batang harness bar menggunakan 3-bar slide buckle. Pastikan jarak antara bagian belakang kursi dan harness bar sedekat mungkin (idealnya kurang dari 50 cm) untuk meminimalkan peregangan tali (belt stretch).
2. Metode Snap-Hook pada Eye Bolt:
   Jika menggunakan titik tumpu di sasis belakang, pasang eye bolt pada area terkuat. Hubungkan snap-hook tali ke eye bolt dan pastikan pengunci retaining clip terpasang dengan sempurna.

Langkah 3: Pemasangan Titik Tumpu Sabuk Pangkuan (Lap Straps)

Untuk sabuk pangkuan, Anda dapat memanfaatkan titik tumpu sabuk pengaman bawaan mobil pada pilar B atau dudukan kursi, dengan syarat drat baut sesuai (7/16-20 UNF).

Jika membuat titik tumpu baru pada lantai mobil:

• Bor lubang sebesar diameter eye bolt.
• Pasang stress plate di bagian luar/bawah lantai mobil.
• Beri lapisan sealant atau cat anti-karat pada area bor untuk mencegah korosi.
• Kencangkan eye bolt dengan penguat mur ber-sistem pengunci (lock nut).

Langkah 4: Pengaturan dan Penyetelan Ketegangan Sabuk

Setelah seluruh hardware terpasang, masukkan pengemudi ke dalam kursi untuk melakukan penyetelan (adjustment). Langkah penyetelan ini harus dilakukan dengan urutan yang benar:

• Pasang seluruh lidah sabuk ke rotary buckle.
• Kencangkan sabuk pangkuan (lap straps) terlebih dahulu hingga menempel erat pada panggul.
• Kencangkan sabuk bahu (shoulder straps) kedua hingga menempel rapat tanpa menekan berlebihan.
• Pastikan posisi rotary buckle berada tepat di tengah area perut bawah/panggul.

Langkah penyetelan ini melengkapi tahapan dalam cara pasang harness belt 4 point sesuai standar safety balap secara sempurna.

Fenomena Submarining dan Teknologi Anti-Submarining (ASM)

Salah satu kendala utama pada harness belt 4 point konvensional adalah potensi terjadinya gejala submarining. Submarining adalah kondisi di mana tubuh pengemudi meluncur ke bawah melewati sabuk pangkuan saat terjadi kecelakaan.



     Tabrakan Depan  ===>
                            (Bahaya!)

Mengapa Submarining Sangat Berbahaya?

Saat submarining terjadi, tekanan benturan yang seharusnya ditahan oleh tulang panggul yang kuat justru berpindah menekan area perut (abdomen). Hal ini dapat menyebabkan pendarahan internal serius dan cedera organ dalam.

Pada harness 5 titik atau 6 titik, terdapat tali tambahan (crotch strap) yang berada di antara kaki untuk mencegah tubuh meluncur. Namun, pada harness 4 point, perlindungan ini digantikan oleh teknologi khusus.

Solusi: Teknologi Anti-Submarining (ASM)

Saat memilih harness belt 4 point untuk kebutuhan balap atau track day, sangat disarankan memilih produk yang dilengkapi dengan teknologi Anti-Submarining (ASM).

Teknologi ASM bekerja menggunakan lipatan jahitan khusus pada salah satu sabuk bahu. Saat terjadi benturan keras, jahitan tersebut akan melepas panjang tali secara terukur beberapa milidetik lebih awal. Hal ini menyebabkan panggul berputar ke belakang (pelvic rotation) dan tertahan sempurna oleh sabuk pangkuan, meniru kerja harness 5/6 titik.

Kesalahan Umum yang Sering Terjadi Saat Pemasangan

Berdasarkan pengamatan di lapangan, masih banyak penggemar otomotif pemula yang melakukan kesalahan fatal saat memasang harness belt. Berikut adalah beberapa kesalahan umum yang wajib Anda hindari:

• Memasang Tali Bahu Langsung ke Lantai Belakang:
  Kesalahan ini sangat sering dijumpai. Memasang tali bahu ke lantai di belakang kursi membuat sudut kemiringan terlalu terjal, yang berisiko meremukkan tulang belakang saat benturan.
• Menggunakan Kursi Pabrikan Tanpa Lubang Harness:
  Memasang tali harness melingkari sisi luar sandaran kepala (headrest) kursi standar sangat berbahaya. Tali dapat tergelincir keluar dari bahu saat mobil terguling.
• Memasang Baut Tanpa Plat Penguat (Stress Plate):
  Memasang eye bolt langsung pada plat lantai tipis tanpa stress plate dapat menyebabkan baut "tercabut" bersama plat lantai akibat gaya tarik saat kecelakaan.
• Menyilangkan Sabuk Bahu Secara Berlebihan:
  Menyilangkan tali bahu dari kiri ke kanan dengan jarak yang terlalu jauh dapat membuat sabuk lepas dari pundak pengemudi.
• Mengabaikan Tanggal Kadaluarsa Harness:
  Harness bersertifikasi FIA memiliki masa pakai terikat waktu (biasanya 5 tahun dari tahun produksi). Material serat nilon/polyester dapat mengalami degradasi kekuatan akibat paparan sinar UV dan kelembapan.

Perbandingan: Sabuk Pengaman Standar vs Harness 4 Point vs Harness 6 Point

Untuk memberikan gambaran yang komprehensif, berikut adalah perbandingan antara beberapa jenis sistem penahan pengemudi pada kendaraan:

Tips Perawatan dan Pemeriksaan Berkala

Mengetahui cara pasang harness belt 4 point sesuai standar safety balap saja tidak cukup. Anda juga perlu merawat komponen ini agar performa keselamatannya tetap terjaga sepanjang waktu.

1. Pembersihan Rutin

Debu, pasir, dan keringat dapat masuk ke dalam serat kain tali maupun mekanisme pengunci rotary buckle. Bersihkan tali harness menggunakan air hangat dan sabun berformula lembut (mild soap).

Dilarang keras menggunakan bahan kimia keras, pemutih, atau pembersih berbasis minyak karena dapat merusak serat sintetis penyusun sabuk.

2. Inspeksi Visual Sebelum Mengemudi

Sebelum masuk ke lintasan balap, selalu lakukan pemeriksaan visual secara mandiri:

• Periksa apakah ada serat tali yang terkelupas, koyak, atau terbakar.
• Pastikan mekanisme rotary buckle dapat mengunci dan melepas lidah sabuk dengan lancar tanpa tersendat.
• Cek kekencangan seluruh eye bolt dan baut pengikat harness bar.

3. Penggantian Pasca Insiden

Jika kendaraan Anda pernah mengalami kecelakaan atau benturan keras di lintasan balap, seluruh unit harness belt wajib diganti dengan yang baru.

Meskipun secara kasat mata tali terlihat utuh, serat bagian dalam kain harness telah mengalami pemanjangan permanen (stretching) dan kehilangan elastisitas penyerapan energinya.

Kesimpulan

Pemasangan sabuk pengaman balap merupakan modifikasi fungsi keselamatan yang tidak boleh dianggapp remeh. Memahami dan menerapkan cara pasang harness belt 4 point sesuai standar safety balap adalah langkah krusial untuk melindungi diri Anda dari risiko cedera berat saat memacu kendaraan di lintasan balap.

Selalu prioritaskan parameter teknis yang direkomendasikan FIA:

1. Pastikan sudut sabuk bahu berada pada kemiringan 0° hingga -20°.
2. Gunakan harness bar atau struktur roll cage yang kokoh.
3. Selalu pasang stress plate pada setiap titik tumpu baru di lantai mobil.
4. Gunakan bucket seat yang memiliki lubang jalur sabuk yang sesuai.
5. Pertimbangkan penggunaan harness dengan teknologi ASM untuk keamanan optimal.

Dengan mengikuti panduan teknis secara disiplin dan presisi, Anda tidak hanya meningkatkan estetika interior mobil balap Anda, tetapi juga membangun fondasi keselamatan yang tangguh di setiap putaran lap yang Anda tempuh.
