Panduan Lengkap Cara Merangkai Kapasitor Bank Sebelum Ampli Subwoofer

Menikmati musik di dalam mobil dengan kualitas bass yang mendalam dan bertenaga merupakan kepuasan tersendiri bagi para pecinta sistem audio. Namun, saat subwoofer melakukan pukulan bass yang berat (heavy bass drop), komponen ini membutuhkan lonjakan arus listrik yang sangat besar dalam waktu singkat.

Jika sistem kelistrikan standar kendaraan tidak mampu memenuhi kebutuhan daya dadakan ini, sering kali terjadi penurunan tegangan (voltage drop). Hal ini ditandai dengan lampu utama mobil yang berkedip atau suara bass yang terdengar pecah dan tidak fokus.

Untuk mengatasi permasalahan kelistrikan tersebut, penggunaan penampung daya tambahan menjadi solusi yang sangat efektif. Memahami cara merangkai kapasitor bank sebelum ampli subwoofer secara tepat akan memastikan pasokan arus listrik tetap stabil, sekaligus melindungi komponen kelistrikan kendaraan Anda dari beban berlebih.

Memahami Kapasitor Bank pada Sistem Audio Mobil

Kapasitor bank, atau yang sering disebut sebagai cap bank, merupakan komponen elektronika pasif yang dirancang untuk menyimpan energi listrik sementara. Alat ini bekerja seperti baterai cadangan berkecepatan tinggi yang mampu mengisi dan melepaskan energi dalam hitungan milidetik.

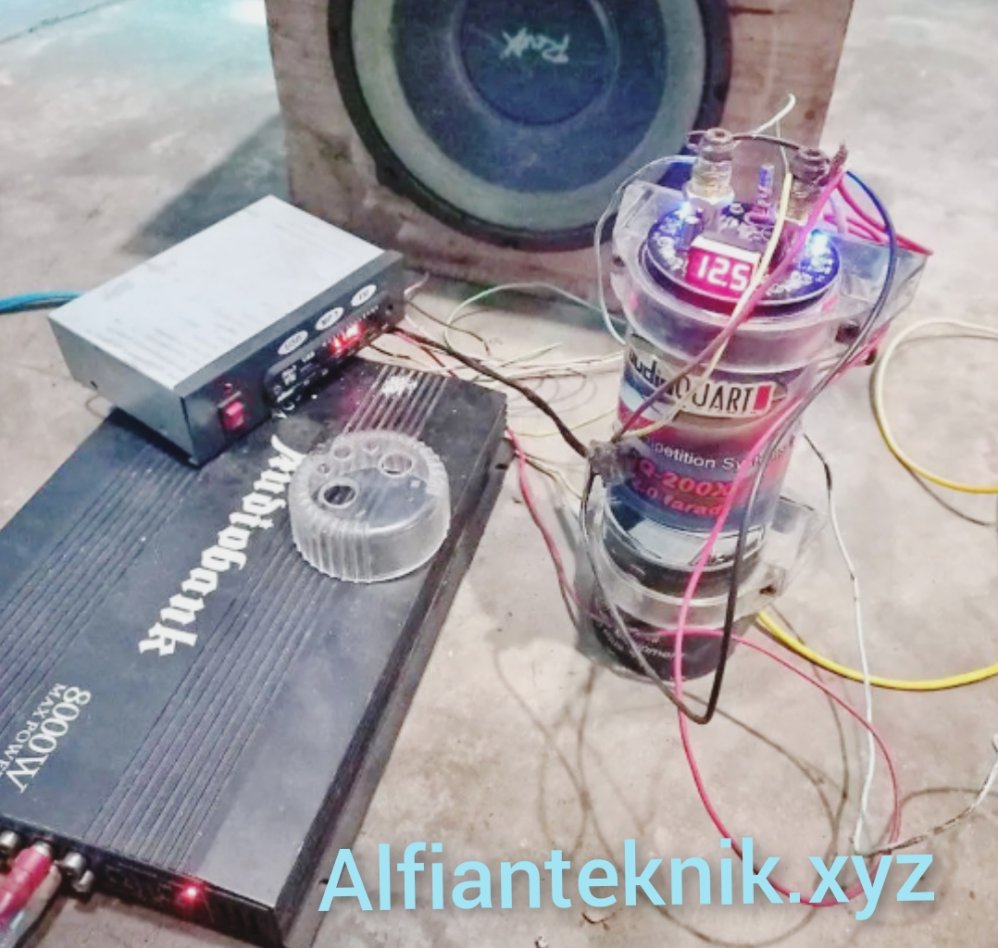

(Illustration placeholder for Cap Bank installation)

Apa itu Kapasitor Bank?

Kapasitor bank terdiri dari satu atau beberapa kapasitor berkapasitas besar yang dirangkai secara paralel. Dalam ekosistem audio mobil, komponen ini ditempatkan di antara pasokan daya utama (aki/alternator) dan penguat daya (power amplifier).

Fungsi utamanya adalah menjadi cadangan energi lokal yang siap disalurkan seketika saat amplifier membutuhkan pasokan daya mendadak. Dengan adanya komponen ini, aki dan alternator tidak perlu bekerja terlalu keras merespons perubahan beban listrik yang fluktuatif.

Cara Kerja Kapasitor Bank dalam Menyuplai Listrik

Sistem kelistrikan mobil standar umumnya memiliki impedansi internal yang dapat memperlambat penyaluran arus besar dari aki di bagian depan ke bagasi belakang. Ketika subwoofer bergetar hebat, amplifier menarik arus puluhan hingga ratusan Ampere secara mendadak.

Kapasitor bank merespons kebutuhan ini dengan melepaskan daya yang tersimpan di dalamnya secara instan ke amplifier. Setelah denyut bass selesai, kapasitor akan dengan cepat mengi ulang energinya dari alternator saat beban listrik kembali normal.

Mengapa Membutuhkan Kapasitor Bank Sebelum Ampli Subwoofer?

Penambahan komponen penstabil daya ini memberikan banyak manfaat teknis bagi performa audio maupun kesehatan kelistrikan kendaraan secara keseluruhan. Pemasangan yang benar akan menjaga efisiensi kerja amplifier pada tingkat optimal.

Menjaga Stabilitas Tegangan Listrik

Saat tegangan listrik turun di bawah batas aman (biasanya di bawah 12 Volt), kinerja amplifier akan turun drastis. Kondisi ini dapat menyebabkan sinyal terdistorsi (clipping), yang jika dibiarkan dapat merusak kumparan (voice coil) pada subwoofer.

Dengan menjaga kestabilan tegangan pada rentang ideal (13,8 V – 14,4 V saat mesin menyala), amplifier dapat menghasilkan daya output RMS secara konsisten. Hasilnya, kualitas dentuman bass menjadi lebih padat, jernih, dan tidak bergetar berlebihan.

Kelebihan dan Kekurangan Penggunaan Kapasitor Bank

Sebelum memutuskan untuk melakukan instalasi, penting untuk menimbang kelebihan dan keterbatasan dari komponen ini. Berikut adalah tabel perbandingan untuk membantu Anda memahami karakteristiknya:

Persiapan Komponen dan Alat Instalasi

Sebelum menerapkan cara merangkai kapasitor bank sebelum ampli subwoofer, Anda harus menyiapkan peralatan dan material berkualitas sesuai spesifikasi teknis audio kendaraan Anda.


         │
    (Sekring Utama)
         │
         ├─── (Kabel Positif Utama - AWG Tepat) ───┐
         │                                        │
         │
         │                                        │
         ├─── (Kabel Positif Pendek) ─────────────┤
         │                                        │
                                 │
         │                                        │
    (Grounding) ──────────────────────────────────┴── (Chassis Ground)

Peralatan dan Komponen yang Dibutuhkan

• Kapasitor Bank: Pilih ukuran Farad yang sesuai dengan daya total amplifier Anda (patokan umum: 1 Farad per 1.000 Watt RMS).
• Kabel Daya (Power Wire): Gunakan kabel bahan OFC (Oxygen-Free Copper) dengan ukuran AWG (American Wire Gauge) yang tepat, misalnya 4 AWG atau 1/0 AWG.
• Resistor Pengisi Daya (Charging Resistor): Biasanya sudah disertakan dalam paket penjualan kapasitor bank (resistor 1k Ohm atau lampu bohlam 12V test light).
• Sekring Utama (In-line Fuse): Ditempatkan dekat dengan aki depan untuk perlindungan sirkuit.
• Distribution Block: Digunakan jika Anda membagi jalur daya ke beberapa amplifier sekaligus.
• Perkakas Hand Tools: Tang kupas kabel, kunci pas/ring, crimping tool, heat shrink tubing, dan multimeter digital.

Panduan Langkah Demi Langkah Cara Merangkai Kapasitor Bank Sebelum Ampli Subwoofer

Pemasangan kapasitor bank harus dilakukan dengan teliti dan mengikuti prosedur keselamatan kerja kelistrikan mobil. Kesalahan fatal dalam instalasi dapat menyebabkan percikan api, kerusakan komponen, hingga risiko korsleting.

Langkah 1: Memutus Arus Kelistrikan Utama

Keselamatan adalah prioritas utama saat bekerja dengan sistem arus searah (DC) berdaya tinggi. Matikan seluruh sistem elektronik dan lepaskan kunci kontak mobil Anda.

Lepaskan terminal negatif (-) pada aki utama mobil untuk menghentikan aliran listrik ke seluruh bagian kendaraan. Langkah ini mencegah terjadinya percikan api atau korsleting yang tidak disengaja selama proses perangkaian.

Langkah 2: Menentukan Lokasi Pemasangan yang Tepat

Posisikan kapasitor bank sedekat mungkin dengan amplifier subwoofer. Jarak ideal antara terminal keluaran kapasitor bank dan terminal masukan daya amplifier adalah tidak lebih dari 30 hingga 50 sentimeter.

Semakin pendek kabel yang digunakan antara kapasitor dan amplifier, semakin rendah hambatan yang dihasilkan. Hal ini membuat penyaluran arus listrik berkecepatan tinggi dapat berjalan tanpa terhambat oleh hambatan internal kabel.

Langkah 3: Melakukan Pengisian Awal (Initial Charging)

Jangan pernah menghubungkan kapasitor bank yang masih kosong secara langsung ke aki utama. Kapasitor yang kosong akan menyerap arus listrik dalam jumlah sangat besar secara mendadak, yang dapat merusak kapasitor, memicu percikan api besar, atau merusak sekring.

1. Hubungkan kembali terminal negatif aki utama kendaraan.
2. Ambil resistor pengisi daya (atau test light) yang disediakan pabrikan.
3. Hubungkan salah satu kaki resistor ke kabel positif dari aki utama, dan kaki lainnya ke terminal positif (+) kapasitor bank.
4. Jika menggunakan test light, lampu akan menyala terang dan bertahap meredup hingga padam, menandakan kapasitor telah terisi penuh.
5. Jika menggunakan multimeter, ukur tegangan pada terminal kapasitor hingga menunjukkan angka mendekati tegangan aki (sekitar 12 Volt atau lebih).
6. Lepaskan resistor setelah proses pengisian daya awal selesai.

Langkah 4: Skema Penyambungan Kabel Positif (+)

Setelah pengisian daya awal berhasil, Anda dapat melanjutkan cara merangkai kapasitor bank sebelum ampli subwoofer dengan menghubungkan jalur kelistrikan utama secara paralel.

Hubungkan kabel positif (+) dari sumber listrik utama (aki/sekring) ke terminal positif (+) pada kapasitor bank. Selanjutnya, buat kabel jumper pendek dari terminal positif (+) kapasitor bank langsung menuju ke terminal $+12textV$ pada amplifier subwoofer.

Langkah 5: Skema Penyambungan Kabel Negatif (-) dan Grounding

Sistem ground yang buruk merupakan penyebab utama kebisingan (noise) dan penurunan performa sistem audio. Terminal negatif kapasitor bank harus terhubung ke sasis mobil dengan kuat.

1. Potong kabel ground dengan panjang secukupnya (usahakan di bawah 1 meter).
2. Kerok cat pada area sasis logam kendaraan hingga permukaan logam mengilap untuk memastikan konduktivitas maksimal.
3. Hubungkan terminal negatif (-) kapasitor bank ke titik ground sasis tersebut menggunakan baut yang kencang.
4. Hubungkan terminal ground ($GND$) pada amplifier ke titik ground yang sama atau langsung ke terminal negatif kapasitor bank.

Langkah 6: Pemasangan Kabel Remote (Turn-On Wire)

Sebagian besar kapasitor bank modern dilengkapi dengan voltmeter digital yang menampilkan indikator tegangan secara real-time. Voltmeter ini memerlukan sinyal pemicu agar tidak terus menyala saat mobil dimatikan.

Hubungkan kabel remote turn-on (biasanya berwarna biru/putih dari head unit) ke terminal REM pada kapasitor bank. Jalur ini juga disambungkan ke terminal REM pada amplifier subwoofer agar keduanya menyala dan mati secara bersamaan mengikuti sistem head unit.

Langkah 7: Pengujian dan Verifikasi Akhir

Sebelum merapikan seluruh instalasi, pastikan semua sambungan kabel terikat dengan kencang dan terlindung oleh selongsong pelindung (heat shrink).

Nyalakan mesin mobil, kemudian aktifkan head unit dan putar lagu dengan karakter bass yang kuat. Amati layar indikator tegangan pada kapasitor bank; tegangan harus berada pada angka stabil dan tidak mengalami penurunan drastis saat bass berdenyut keras.

Tabel Spesifikasi Kabel dan Kapasitas Kapasitor

Agar sistem berfungsi secara aman dan efisien, pemilihan ukuran komponen harus disesuaikan dengan total daya amplifier RMS yang Anda gunakan:

Kesalahan Umum Saat Memasang Kapasitor Bank Audio

Dalam praktik di lapangan, pemula sering kali melakukan beberapa kesalahan teknis yang memicu masalah kelistrikan baru. Hindari beberapa kesalahan umum berikut saat melakukan pemasangan:

• Mengabaikan Pengisian Awal (Charging): Langsung menyambungkan kabel positif tanpa resistor dapat merusak modul elektronik dan memicu percikan api berbahaya.
• Kabel Ground Terlalu Panjang: Memasang kabel ground yang panjang menciptakan hambatan tinggi, sehingga membatasi kemampuan pelepasan arus berkecepatan tinggi dari kapasitor.
• Titik Ground Kurang Bersih: Memasang kabel ground di atas permukaan sasis yang masih terlapisi cat, karat, atau kotoran akan menyumbat aliran listrik.
• Jarak Kapasitor Terlalu Far dari Ampli: Memasang kapasitor di dekat aki depan alih-alih di dekat amplifier membuat fungsi cadangan energi lokal menjadi tidak efektif.
• Ukuran Kabel Terlalu Kecil: Menggunakan kabel listrik standar berdiameter kecil akan menimbulkan panas berlebih dan menurunkan efisiensi daya.

Kapasitor Bank vs Aki Tambahan: Mana yang Lebih Tepat?

Banyak pengguna bingung memilih antara memasang kapasitor bank atau menambahkan aki sekunder (auxiliary battery). Keduanya memiliki fungsi yang berbeda dalam manajemen kelistrikan kendaraan.

                  ┌───────────────┬───────────────────────────────┐
                  │ Kapasitor Bank│ Aki Sekunder (Aux Battery)    │
                  ├───────────────┼───────────────────────────────┤
Kecepatan Arus   │  Sangat Cepat │  Sedang                       │
Kapasitas Daya    │  Kecil        │  Sangat Besar                 │
Fungsi Utama      │  Penstabil V  │  Pasokan Arus Durasi Panjang  │
                  └───────────────┴───────────────────────────────┘

Kapasitor bank sangat tepat jika sistem audio Anda mengalami masalah voltage drop sesaat (transient peak) akibat pukulan bass mendadak, namun kapasitas alternator Anda masih mencukupi.

Di sisi lain, jika Anda menggunakan sistem audio kompetisi berdaya ribuan watt RMS yang menyerap listrik secara terus-menerus dalam waktu lama, menambahkan aki sekunder atau melakukan upgrade alternator (high-output alternator) serta modifikasi Big 3 Upgrade merupakan langkah yang lebih tepat.

Tips Perawatan dan Pemilihan Kapasitor Bank

Agar investasi komponen audio Anda awet dan bekerja maksimal dalam jangka panjang, terapkan beberapa tips praktis berikut:

1. Pilih Merek Terpercaya: Banyak kapasitor murah di pasaran mencantumkan klaim Farad yang tidak sesuai dengan kapasitas aslinya. Pilih produsen audio yang memiliki reputasi baik.
2. Periksa Terminal Secara Berkala: Getaran kendaraan dapat melonggarkan baut pada terminal kapasitor. Lakukan pemeriksaan dan pengencangan baut secara berkala.
3. Gunakan Voltmeter Sebagai Indikator Kelistrikan: Pantau layar indikator pada kapasitor bank. Jika tegangan sering berada di bawah 11 Volt saat mesin menyala, segera periksa kondisi alternator dan aki utama Anda.
4. Kosongkan Daya Sebelum Pelepasan (Discharging): Jika Anda perlu melepas kapasitor untuk perawatan mobil, kosongkan dayanya terlebih dahulu menggunakan bohlam 12V hingga lampu benar-benar padam agar aman disimpan.

Kesimpulan

Penerapan cara merangkai kapasitor bank sebelum ampli subwoofer yang benar merupakan langkah krusial untuk menjaga stabilitas arus listrik pada sistem audio kendaraan. Dengan memposisikan kapasitor dekat dengan amplifier dan menghubungkannya secara paralel, lonjakan daya saat bass berdentum dapat dipenuhi dengan cepat tanpa membebani komponen kelistrikan utama mobil.

Kunci utama keberhasilan instalasi ini terletak pada prosedur pengisian daya awal (initial charging), penggunaan kabel berkualitas berukuran tepat, serta pembuatan jalur ground yang bersih dan pendek. Instalasi yang terstruktur rapi tidak hanya menghasilkan kualitas bass yang solid dan jernih, tetapi juga menjaga usia pakai komponen audio dan sistem kelistrikan mobil Anda tetap awet.
